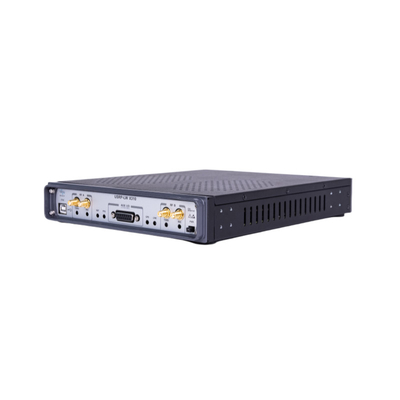

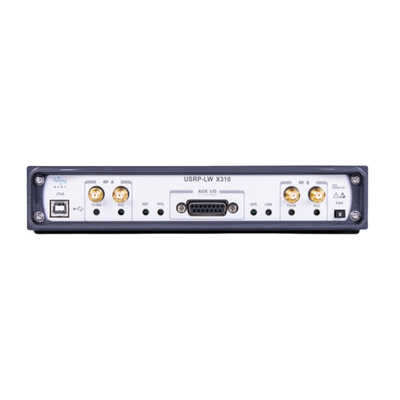

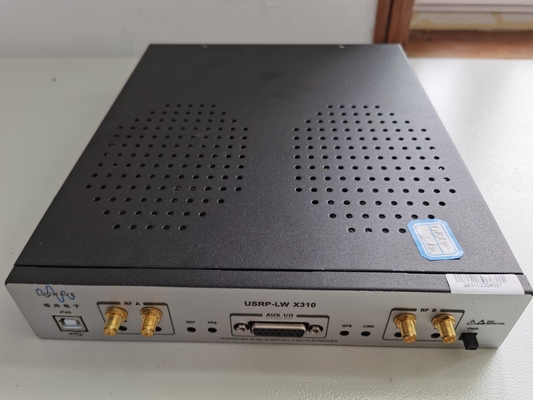

X Serisi USRP-LW X310

USRP-LW X310, yeni nesil kablosuz iletişim sistemlerinin tasarlanması ve dağıtılması için yüksek performanslı, ölçeklenebilir yazılım tanımlı radyo (SDR) platformudur.

USRP-LW X310 donanım mimarisi, DC'den 6GHz'ye kadar 160M'ye kadar bant genişliği ile iki genişletilmiş bant genişliği kız kart yuvasını birleştirir.Ve seçim yapabileceğiniz çoklu yüksek hızlı arayüzlere sahiptir (PCIe), Gigabit/10 Gigabit Ethernet portları), yanı sıra kaynak açısından zengin, kullanıcı tarafından programlanabilir Kintex-7 FPGA.Çok sayıda gelişme çerçevesine sahip, uyumlu referans mimarileri ve açık kaynaklı projeler.

USRP-LW X310'un dijital işlem çekirdeği olarak, XC7K410T FPGA, tüm ana bileşenler arasında yüksek hızlı bağlantı sağlar.Varsayılan FPGA, dijital aşağı dönüşümü ve dijital yukarı dönüşümü kontrol etmek için tüm UHD'leri sağlarKullanıcılar, kaynak açısından zengin olan Kintex-7 FPGA'nın boş alanından ve USRP tarafından desteklenen RFNoC geliştirme çerçevesinden yararlanabilirler.Kendi DSP işleme modüllerini geliştirmek ve uygulamak.

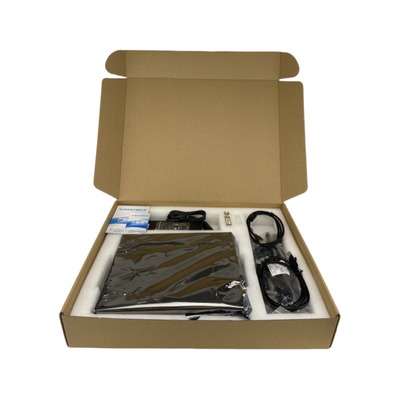

USRP-LW X310 Equipment Kit'e şunlar dahildir:USRP-LW X310 ana birim, Gigabit kablosu, SFP+ Gigabit adaptörü, güç adaptörü, USB2.0 JTAG kablo, SMA Bağlantı RF kablosu 4 kök.

Ethernet Port Serisi ve X Serisi FPGA'larının performans karşılaştırma tablosu

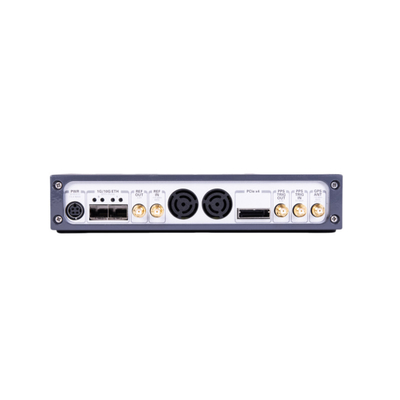

USRP-LW X310, çeşitli yüksek hızlı arayüzler sunar. Cihazın panelinde, Gigabit Ethernet bağlantısı en basit ve en yaygın kullanılan bağlantı yollarından biridir.Genişletilmiş bant genişliği ve düşük gecikme olan uygulamalar için, PHY/MAC çalışmaları gibi, X310 bu deterministik işlem için verimli bir PCIe x4 otobüs arayüzü sağlar.10 Gigabit port en iyi seçimdir..

USRP-LW X310, bazı diğer kablosuz uygulamalara yardımcı olacak birçok ek özellik içerir.Ana tahtadaki 1GB DDR3 veri tamponlama ve veri depolama olarak kullanılabilirİsteğe bağlı iç GPSDO, GPS sistemine senkronize edildiğinde 50ns'den az bir senkronizasyon gecikmesi ile yüksek hassasiyetli frekans referansı sağlar.Kullanıcının GPIO arayüzü aracılığıyla amplifikatörler ve anahtarlar gibi harici bileşenleri kontrol etmesini sağlarUSRP-LW X310 ayrıca geliştiricilerin yeni FPGA görüntülerini kolayca yüklemelerini ve düzenlemelerini sağlayan bir dahili JTAG adaptörünü de içerir.

USRP-LW X310 teknik verileri:
