Ürün ayrıntıları:
|
| Kanal Sayısı:: | 2 gönderme, 2 alma | Frekans aralığı:: | 0-600MHZ |
|---|---|---|---|
| Bant genişliği:: | kanal başına 160 MHz'e kadar | Özellik:: | kullanıcı tarafından programlanabilen büyük bir Kintex-7 FPGA |
| FPGA: | XC7K410T | DAC:: | 16 bit |
| Vurgulamak: | Evrensel Yazılım Radyo Çevre Birimi USRP XC7K410T,16 Bit ETTUS USRP X310,ettus x310 16 bit |
||

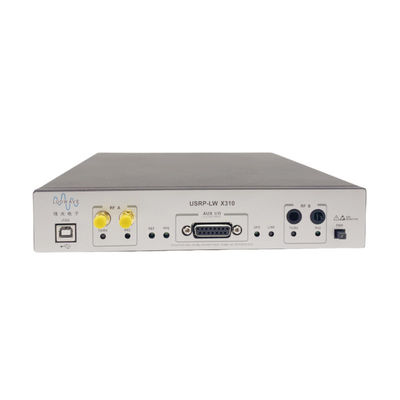

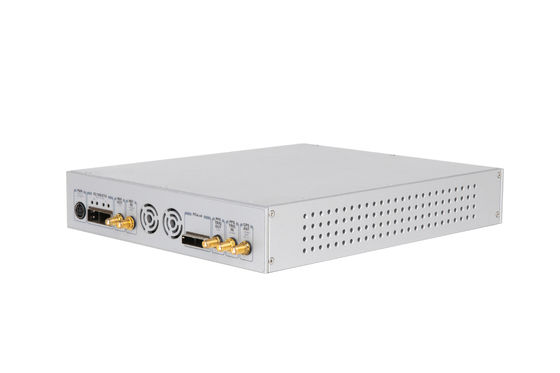

Evrensel Yazılım Radyo Çevre Birimi USRP-LW X310, ETTUS USRP X310 ile uyumlu
Ürüne Genel Bakış
USRP-LW X310, yeni nesil kablosuz iletişim sistemleri tasarlamak ve dağıtmak için yüksek performanslı, ölçeklenebilir bir SDR platformudur.Donanım mimarisi, 0 – 6 GHz'i kapsayan, 160 MHz'e kadar temel bant bant genişliği, çoklu yüksek hızlı arayüz seçenekleri (PCIe, çift 10 GigE, çift 1 GigE) ve büyük bir Kintex-7 FPGA'yı kapsayan iki genişletilmiş bant genişliği ek kartı yuvasını birleştirir. kullanışlı bir masaüstü veya rafa monte edilebilir yarı geniş 1U form faktörü.
Ana Özellikler
1. USRP-LW X310'un kalbinde yer alan XC7K410T FPGA, radyo ön uçları, ana bilgisayar arabirimleri ve DDR3 belleği dahil olmak üzere cihaz içindeki tüm ana bileşenler arasında yüksek hızlı bağlantı sağlar.
2. UHD ile sağlanan varsayılan FPGA çekirdeği, dijital aşağı-dönüştürme ve yukarı-dönüştürme, ince frekans ayarı ve diğer DSP işlevleri için tüm işlevsel blokları sağlar ve UHD mimarisini kullanan diğer USRP cihazlarıyla değiştirilebilmesine olanak tanır.
3. Büyük Kintex-7 FPGA, geliştiricilere özel DSP bloklarını dahil etmeleri için ek alan sağlar ve çok sayıda USRP destekli geliştirme çerçevesi, referans mimarileri ve açık kaynak projeleri ile uyumludur.
Şematik diyagram
Ayrıntılı performans:
Teknik parametreler:
| parametre kategorisi | Sayısal değer | birim | parametre kategorisi | Sayısal değer | birim |
| Giriş çıkış | Eşleştirildiğinde RF performans parametreleriile birlikteSBX-LW 120 | ||||
| DC voltaj girişi | 12 | V | Tek yan bant sinyal/görüntü reddi | -35/50 | dBc |
| Güç tüketimi | 45 | W | Faz gürültüsü | ||
| Modül parametrelerini dönüştür | 3.5GHz | 1.0 | derece RMS | ||
| ADC örnekleme hızı (maks. | 200 | MS/s | 1MHz | 1.5 | derece RMS |
| ADC çözünürlüğü | 14 | bit | Çıkış gücü | ＞10 | dBm |
| DAC örnekleme hızı | 800 | MS/s | Üçüncü dereceden bir kesişme noktası girin | 0 | dB |
| DAC çözünürlüğü | 16 | bit | Gürültü figürü | 8 | dB |
| Ana bilgisayar maksimum oranı (16b) ile. | 200 | MS/s | Fiziksel özellikler | ||
| Yerel titreşim doğruluğu | 2.5 | ppm | Çalışma sıcaklığı | 0-55 | C |
| GPSDO hassasiyeti kilitli değil | 20 | ppb | boyut | 290×225×50 | mm |
| Ağırlık (2 yaprak SBX-LW 120). | 1.8 | kilogram | |||
Ürün özeti:
USRP-LW X310, aralarından seçim yapabileceğiniz çeşitli yüksek hızlı arayüzler sunar.Kutunun panelindeki Gigabit Ethernet portu, bağlanmanın en kolay yoludur.PHY/MAC araştırması gibi genişletilmiş bant genişliği ve düşük gecikme süresi olan uygulamalar için LW X310, bu belirleyici işlem için verimli bir veri yolu arabirimi PCIe x4 sağlar.Uygulama ağ kayıtları veya çok düğümlü işleme kullandığında, 10G bağlantı noktaları en iyi seçimdir.USRP-LW X310, diğer bazı kablosuz uygulamalarda yardımcı olacak birçok ek özellik içerir.Örneğin FPGA tasarımında anakart üzerinde bulunan 1GB DDR3 veri arabelleğe alma ve veri depolama olarak kullanılabilir.İsteğe bağlı dahili GPSDO, 50ns'den daha az bir senkronizasyon gecikmesi ile bir GPS sistemine senkronize edildiğinde oldukça hassas bir frekans referansı sağlar.Kullanıcının GPIO arabirimi aracılığıyla amplifikatörler ve anahtarlar gibi harici bileşenleri kontrol etmesine olanak tanır, olay tetikleyicileri gibi girişleri destekler ve hata ayıklama sinyallerini gözlemler.USRP-LW X310 ayrıca geliştiricilerin yeni FPGA görüntülerini kolayca yüklemesine ve hatalarını ayıklamasına olanak tanıyan dahili bir JTAG adaptörü içerir.
Sistem geliştirme ortamı:
Networked serisi ve X serisi FPGA arasındaki performans karşılaştırması:
Bu Ekipmana Dahil olanlar:
1. USRP-LW X310
2. Gigabit ağ bağlantı noktası
3. SFP+Gigabit adaptörü
4. Güç Kaynağı
5. USB2.0JTAG kablosu
6. Dört SMA-Bölme Kablosu
USRP-LW X310'un Testi
X310 ve 3 ek kartın (WBX, SBX, UBX) test raporu, ek kart detaylarında görüntülenebilir
