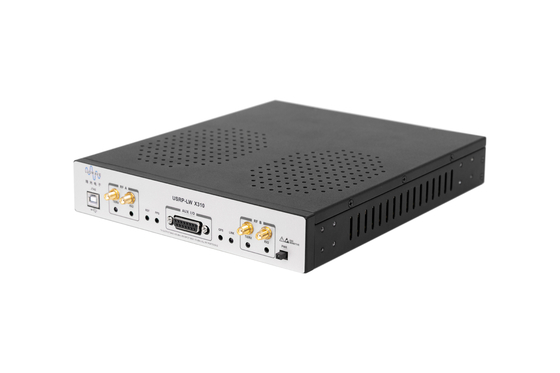

Yüksek Performanslı, Evrensel Yazılım Radyo Periferal USRP-LW X310

Ürün Genel Görünümü

X310 yüksek performanslı, ölçeklenebilir bir SDR platformudur. Mimarlık, 0 6 GHz'yi kapsayan 160 MHz'ye kadar taban bant genişliği ile iki genişletilmiş bant genişliği kız kartı yuvasını birleştirir.Çoklu yüksek hızlı arayüz seçenekleri (PCIe), çift 10 GigE, çift 1 GigE) ve uygun bir masaüstü veya raf monte edilebilir yarı geniş 1U biçim faktöründe büyük bir Kintex-7 FPGA.

Ana Özellikleri

1USRP-LW X310'un kalbinde, XC7K410T FPGA, radyo ön uçları, ana arayüzler ve DDR3 belleği de dahil olmak üzere cihaz içindeki tüm ana bileşenler arasında yüksek hızlı bağlantı sağlar.

2UHD ile birlikte verilen varsayılan FPGA çekirdeği, dijital aşağı dönüşüm ve yukarı dönüşüm, ince frekans ayarlama için tüm işlevsel blokları sağlar.UHD mimarisini kullanan diğer USRP cihazları ile değiştirilebilir olmasını sağlayan diğer DSP fonksiyonları.

3Büyük Kintex-7 FPGA, geliştiricilerin özel DSP bloklarını dahil etmeleri için ek alan sağlar ve çok sayıda USRP destekli geliştirme çerçevesine uyumludur.referans mimarileri, ve açık kaynaklı projeler.

Ürün Özet:

USRP-LW X310, seçilecek çeşitli yüksek hızlı arayüzler sunar. Kutu panelinde, Gigabit Ethernet portu bağlantı kurmanın en kolay yoludur.Genişletilmiş bant genişliği ve düşük gecikme olan uygulamalar içinPHY/MAC araştırması gibi, LW X310 bu deterministik işlem için verimli bir PCIe x4 otobüs arayüzü sağlar.10G bağlantıları en iyi seçimdir.. USRP-LW X310, bazı diğer kablosuz uygulamalara yardımcı olacak birçok ek özellik içerir. Örneğin, FPGA tasarımında,Ana kartta 1GB DDR3 veri tamponlama ve veri depolama olarak kullanılabilirİsteğe bağlı iç GPSDO, 50ns'den az bir senkronizasyon gecikmesi ile bir GPS sistemine senkronize edildiğinde son derece doğru bir frekans referansı sağlar.Kullanıcının GPIO arayüzü aracılığıyla amplifikatörler ve anahtarlar gibi harici bileşenleri kontrol etmesini sağlar, olay tetikleyicileri gibi girişleri destekler ve hata ayıklama sinyallerini gözlemler. USRP-LW X310 ayrıca geliştiricilerin yeni FPGA görüntülerini kolayca yüklemelerine ve hata ayıklamalarına izin veren bir dahili JTAG adaptörünü de içerir.

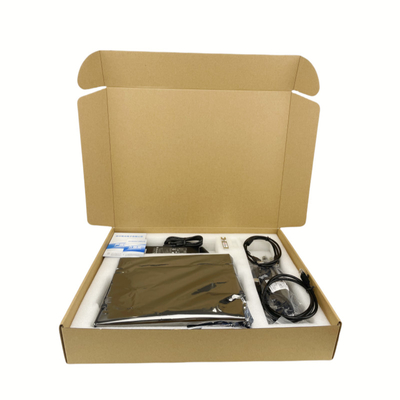

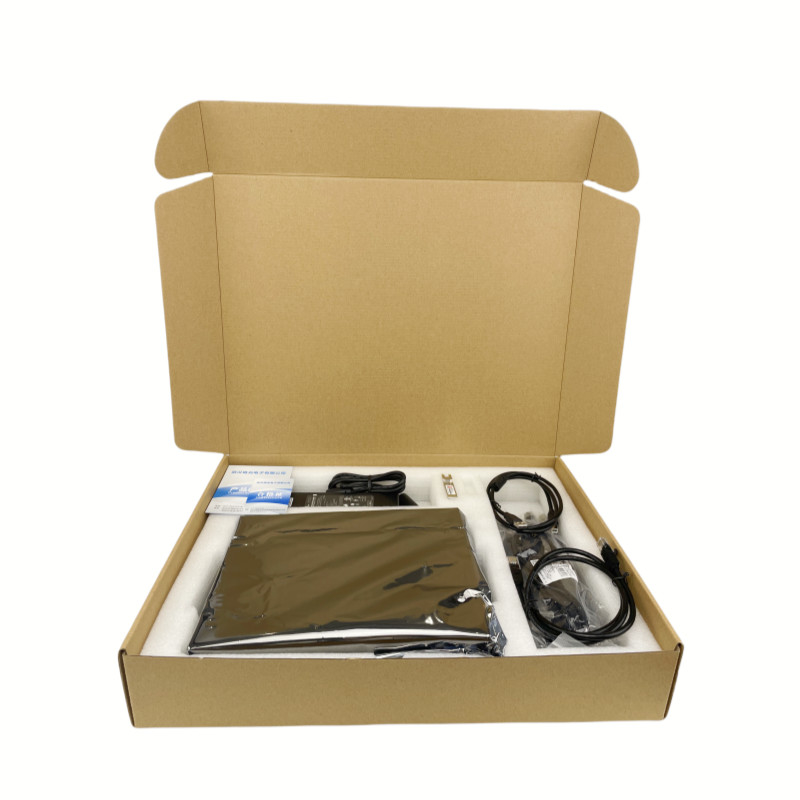

Bu ekipmana şunlar dahildir:

1. USRP-LW X310

2. Gigabit ağ bağlantısı

3. SFP+Gigabit adaptörü

4. Güç kaynağı

5. USB2.0JTAG kablosu

6Dört SMA-Bulkhead kablosu.

USRP-LW X310 testi

X310 ve 3 kız tahtasının test raporu ((WBX, SBX, UBX) kız tahtasının ayrıntılarında görülebilir
