Ürün ayrıntıları:
|

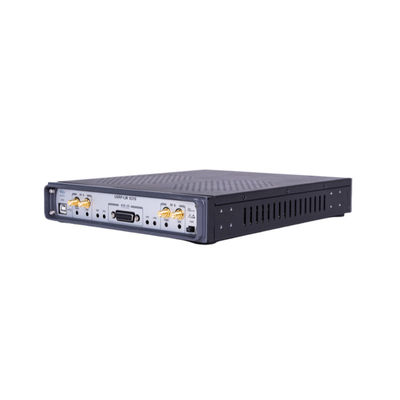

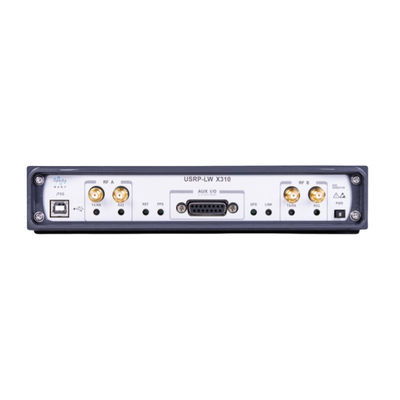

Yazılım Tanımlı Radyo,USRP-LW X310
USRP-LW X310, yeni nesil kablosuz iletişim sistemlerinin tasarlanması ve dağıtılması için yüksek performanslı, ölçeklenebilir yazılım tanımlı radyo (SDR) platformudur.Donanım mimarisi, DC 6 GHz'yi kapsayacak iki geniş bantlı kız kartı yuvasını 120 MHz'e kadar taban bant genişliği ile birleştirir, birden fazla yüksek hızlı arayüz seçeneği (PCIe, çift 10 GigE, çift 1 GigE) ve kullanıcının programlayabileceği büyük bir Kintex-7 FPGA, kullanışlı bir masaüstü veya raf monte edilebilir yarı geniş 1U biçim faktöründe.Sınıfında en iyi donanım performansını sunmanın yanı sıra, X310'un açık kaynaklı yazılım mimarisi, çok platformlu UHD sürücü desteği sunarak desteklenen çok sayıda geliştirme çerçevesi, referans mimarisi,ve açık kaynak projeleri.
| İşletim Sistemleri |
Linux Pencereler |
| Gelişim Çerçeveleri |
Xilinx Vivado 2015.2 Tasarım Süiti |
Yüksek performanslı kullanıcı programlanabilir FPGA
USRP X310'un kalbinde, XC7K410T FPGA, radyo ön uçları, ana arayüzler ve DDR3 belleği de dahil olmak üzere cihaz içindeki tüm ana bileşenler arasında yüksek hızlı bağlantı sağlar.UHD ile birlikte sağlanan varsayılan FPGA çekirdeği, dijital aşağı dönüşüm ve yukarı dönüşüm için tüm işlevsel blokları sağlar, ince frekanslı ayarlama ve diğer DSP fonksiyonları, UHD mimarisini kullanan diğer USRP cihazlarıyla değiştirilebilir olmasını sağlar.Büyük Kintex-7 FPGA, geliştiricilerin özel DSP bloklarını dahil etmeleri için ek alan sağlar ve çok sayıda USRP destekli geliştirme çerçevesi ile uyumludur, referans mimarileri ve açık kaynak projeleri.
| USRP N210 | USRP X300 | USRP X310 | |
| FPGA | Spartan3 XC3SD3400A | Kintex 7-325T | Kintex 7 -410T |
| Mantık Hücreleri | 53 bin. | 328k. | 406k. |
| Hafıza | 2,268 Kb | 16,020 Kb | 28,620 Kb |
| Katlanıcılar | 126 | 840 | 1540 |
| Saat Hızı | 100 MHz | 200 MHz | 200 MHz |
| Kanal başına akış bant genişliği (16-bit) | 25 MS/s | 200 MS/s | 200 MS/s |
Çoklu Yüksek Hızlı Arayüz Seçenekleri

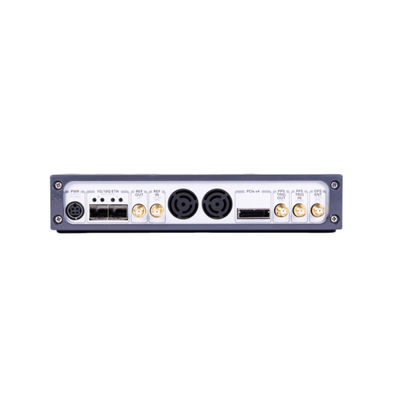

USRP X310 birden fazla arabirim seçeneği sunar. Kutunun dışında, 1 GigE başlamak için uygun bir yol sağlar.PCIe x4, deterministik işlem için verimli bir otobüs sağlarAğ kaydedici veya birden fazla işlem düğümü kullanan uygulamalar, 10 GigE arayüzü seçeneği ile en iyi şekilde hizmet edilebilir.
Şematik şema
Ayrıntılı performans:
Teknik parametreler:
Ürün Özet:
USRP-LW X310, seçilecek çeşitli yüksek hızlı arayüzler sunar. Kutu panelinde, Gigabit Ethernet portu bağlantı kurmanın en kolay yoludur.Genişletilmiş bant genişliği ve düşük gecikme olan uygulamalar içinPHY/MAC araştırması gibi, LW X310 bu deterministik işlem için verimli bir PCIe x4 otobüs arayüzü sağlar.10G bağlantıları en iyi seçimdir.. USRP-LW X310, bazı diğer kablosuz uygulamalara yardımcı olacak birçok ek özellik içerir. Örneğin, FPGA tasarımında,Ana kartta 1GB DDR3 veri tamponlama ve veri depolama olarak kullanılabilirİsteğe bağlı iç GPSDO, 50ns'den az bir senkronizasyon gecikmesi ile bir GPS sistemine senkronize edildiğinde son derece doğru bir frekans referansı sağlar.Kullanıcının GPIO arayüzü aracılığıyla amplifikatörler ve anahtarlar gibi harici bileşenleri kontrol etmesini sağlar, olay tetikleyicileri gibi girişleri destekler ve hata ayıklama sinyallerini gözlemler. USRP-LW X310 ayrıca geliştiricilerin yeni FPGA görüntülerini kolayca yüklemelerini ve hata ayıklamalarını sağlayan dahili bir JTAG adaptörünü içerir.
Sistem geliştirme ortamı:
Networked serisi ve X serisi FPGA arasındaki performans karşılaştırması:

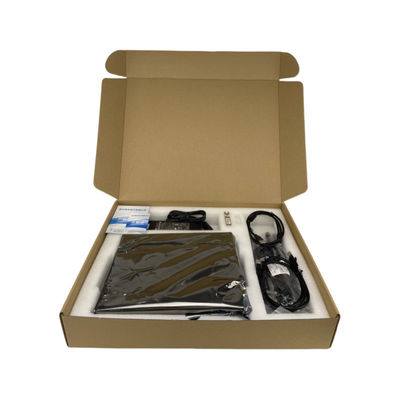

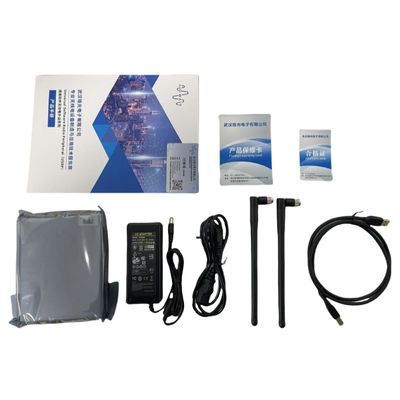

Bu ekipmana şunlar dahildir:
1. USRP-LW X310
2. Gigabit ağ bağlantısı
3. SFP+Gigabit adaptörü
4. Güç kaynağı
5. USB2.0JTAG kablosu
6Dört SMA-Bulkhead kablosu.
