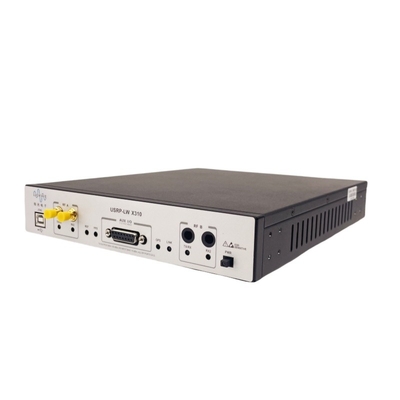

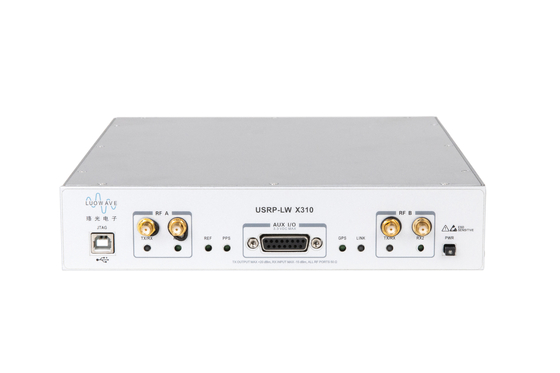

Evrensel Yazılım Radyo Çevre Birimi USRP-LW X310

Ürüne Genel Bakış

USRP-LW X310, yeni nesil kablosuz iletişim sistemleri tasarlamak ve dağıtmak için yüksek performanslı, ölçeklenebilir bir yazılım tanımlı radyo (SDR) platformudur.Donanım mimarisi, DC – 6 GHz'i 160 MHz'e kadar temel bant bant genişliği ile kapsayan iki genişletilmiş bant genişliği ek kartı yuvasını, çoklu yüksek hızlı arabirim seçeneklerini (PCIe, çift 10 GigE, çift 1 GigE) ve kullanıcı tarafından programlanabilen büyük bir Kintex- 7 FPGA, kullanışlı bir masaüstünde veya rafa monte edilebilir yarı geniş 1U form faktöründe.X310'un açık kaynaklı yazılım mimarisi, sınıfının en iyisi donanım performansını sağlamanın yanı sıra, platformlar arası UHD sürücü desteği sağlayarak onu çok sayıda desteklenen geliştirme çerçevesi, referans mimarileri ve açık kaynak projeleri ile uyumlu hale getirir.

Ana Özellikler

1. USRP-LW X310'un kalbinde yer alan XC7K410T FPGA, radyo ön uçları, ana bilgisayar arabirimleri ve DDR3 belleği dahil olmak üzere cihaz içindeki tüm ana bileşenler arasında yüksek hızlı bağlantı sağlar.

2. UHD ile sağlanan varsayılan FPGA çekirdeği, dijital aşağı-dönüştürme ve yukarı-dönüştürme, ince frekans ayarı ve diğer DSP işlevleri için tüm işlevsel blokları sağlar ve UHD mimarisini kullanan diğer USRP cihazlarıyla değiştirilebilmesine olanak tanır.

3. Büyük Kintex-7 FPGA, geliştiricilere özel DSP bloklarını dahil etmeleri için ek alan sağlar ve çok sayıda USRP destekli geliştirme çerçevesi, referans mimarileri ve açık kaynak projeleri ile uyumludur.

Ürün özeti:

USRP-LW X310, aralarından seçim yapabileceğiniz çeşitli yüksek hızlı arayüzler sunar.Kutunun panelindeki Gigabit Ethernet portu, bağlanmanın en kolay yoludur.PHY/MAC araştırması gibi genişletilmiş bant genişliği ve düşük gecikme süresi olan uygulamalar için LW X310, bu belirleyici işlem için verimli bir veri yolu arabirimi PCIe x4 sağlar.Uygulama ağ kayıtları veya çok düğümlü işleme kullandığında, 10G bağlantı noktaları en iyi seçimdir.USRP-LW X310, diğer bazı kablosuz uygulamalarda yardımcı olacak birçok ek özellik içerir.Örneğin FPGA tasarımında anakart üzerinde bulunan 1GB DDR3 veri arabelleğe alma ve veri depolama olarak kullanılabilir.İsteğe bağlı dahili GPSDO, 50ns'den daha az bir senkronizasyon gecikmesi ile bir GPS sistemine senkronize edildiğinde oldukça hassas bir frekans referansı sağlar.Kullanıcının GPIO arabirimi aracılığıyla amplifikatörler ve anahtarlar gibi harici bileşenleri kontrol etmesine olanak tanır, olay tetikleyicileri gibi girişleri destekler ve hata ayıklama sinyallerini gözlemler.USRP-LW X310 ayrıca geliştiricilerin yeni FPGA görüntülerini kolayca yüklemesine ve hatalarını ayıklamasına olanak tanıyan dahili bir JTAG adaptörü içerir.

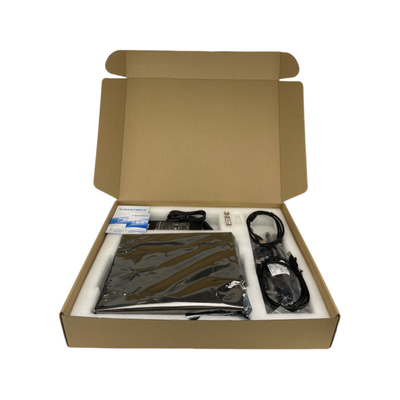

Bu Ekipmana Dahil olanlar:

1. USRP-LW X310

2. Gigabit ağ bağlantı noktası

3. SFP+Gigabit adaptörü

4. Güç Kaynağı

5. USB2.0JTAG kablosu

6. Dört SMA-Bölme Kablosu

USRP-LW X310'un Testi

X310 ve 3 ek kartın (WBX, SBX, UBX) test raporu, ek kart detaylarında görüntülenebilir
