Ürün ayrıntıları:
|
| Vurgulamak: | 4G LTE Baz İstasyonu USRP B200,4G LTE Baz İstasyonu GPSDO,USRP B200 4G LTE Baz İstasyonu TCXO |
||
|---|---|---|---|

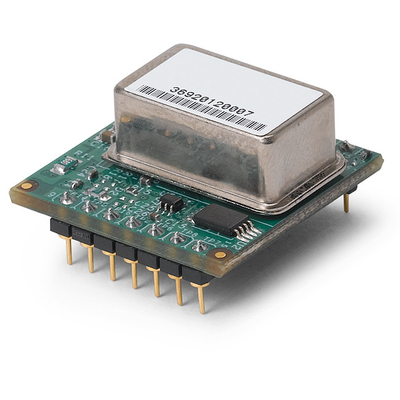

Bu, bir USRP ile kullanılması önerilen, GPS disiplinli, sıcaklık kontrollü bir kristal osilatördür (GPSDO).B200/B210.GPSDO, geliştiricilerin geliştirilmiş frekans doğruluğu (kilitsiz durumda 75 ppb) veya küresel zamanlama hizalaması (kilitli durumda 50 ns) ile uygulamalara hizmet eden sistemler oluşturmasına olanak tanıyan yüksek doğrulukta 10 MHz referansı ve 1 PPS sinyali sağlar.
Bu, bir USRP ile kullanılması önerilen, GPS disiplinli, sıcaklık kontrollü bir kristal osilatördür (GPSDO).B200/B210.GPSDO, geliştiricilerin geliştirilmiş frekans doğruluğu (kilitsiz durumda 75 ppb) veya küresel zamanlama hizalaması (kilitli durumda 50 ns) ile uygulamalara hizmet eden sistemler oluşturmasına olanak tanıyan yüksek doğrulukta 10 MHz referansı ve 1 PPS sinyali sağlar.
aksineOCXOUSRP ile kullanılması önerilen -tabanlı sürümX300/X310, bu düşük güç modülü USRP ile kullanılabilirB200/B210USB veri yolu ile çalışan bir yapılandırmada.
okumanızı öneririzGPSDO Seçim KılavuzuBunun uygulamanız için doğru cihaz olduğundan emin olmak için.
| Modül Özellikleri | ||
| 1 BPS Doğruluğu | ±50ns - UTC RMS (1-Sigma) GPS Kilitli | |
| 1 BPS Çıkışı | 3.3VDC CMOS | |
| RS-232 Kontrolü | UHD'ye Entegre NMEA ve SCPI-99 Kontrol Komutları | |
| GPS Frekansı | L1, C/A 1574MHz | |
| GPS Anteni | Aktif (5V uyumlu) veya Pasif | |
| GPS Alıcısı | 50 Kanal, Mobil, WAAS, EGNOS, MSAS uyumlu | |
| Duyarlılık | Edinme -142dBm, İzleme -168dBm | |
| TTFF | Soğuk Başlatma: <45 sn, Sıcak Başlatma: 1 sn, Sıcak Başlatma: 1 sn | |
| ADEV | 1Ç-11'de 1s | |
| Isınma Süresi / Stabilizasyon Süresi | +25C'de <5 dakika - 1E-08 Doğruluk | |
| Besleme Gerilimi (Vdd) | 3.3V | |
| Güç tüketimi | 0,5W Maks | |
| Çalışma sıcaklığı | 0C ila +60C | |
| Depolama sıcaklığı | -45C ila 85C | |
| Osilatör Özellikleri | ||
| Frekans Çıkışı | 10MHz | |
| 10MHz Geri İzleme | ±2E-08 25C'de 1 saat sonra | |
| Sıcaklık Aşırı Frekans Kararlılığı (Kilit Açma Durumu) | ±7.5E-08 | |
| Isınma süresi | < 1 dakika +25C'de | |
| 10MHz'de Faz Gürültüsü | 1Hz | -65dBc/Hz |
| 10Hz | -102dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 10kHz | <-152dBc/Hz | |
