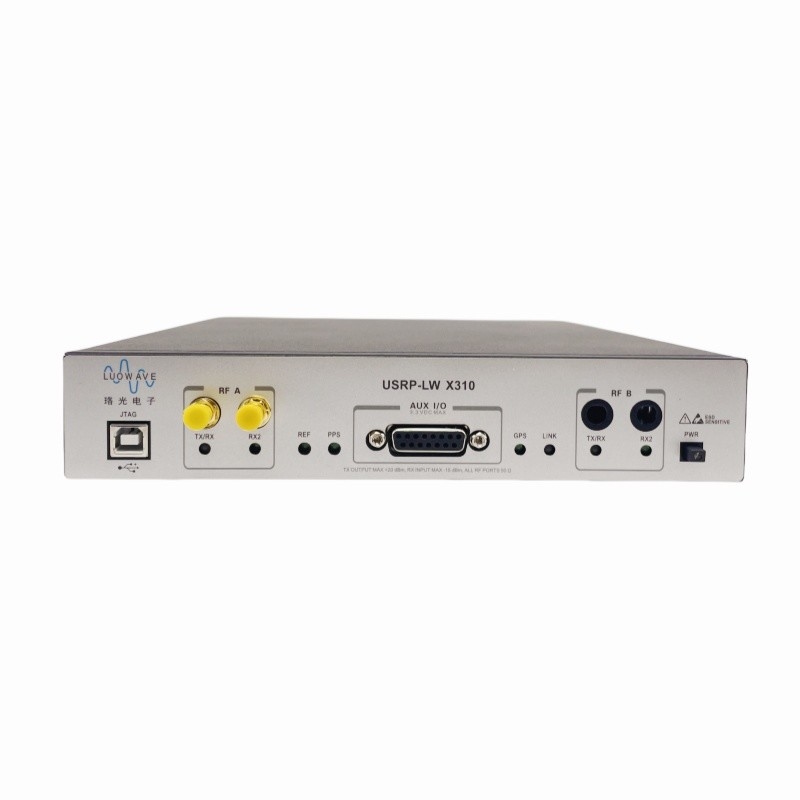

Evrensel Yazılım Tanımlı Radyo Platformu,USRP-LW 2940

USRP-LW 2940, yeni nesil kablosuz iletişim sistemlerinin tasarlanması ve dağıtılması için yüksek performanslı, ölçeklenebilir yazılım tanımlı radyo (SDR) platformudur.Bir USRP-LW X310 ve iki WBX-LW 40MHz RF kız kartından oluşur

BuUSRP-LW 2940donanım mimarisi, 50 MHz'den 2.2 GHz'e kadar 40M'ye kadar bant genişliği ile genişletilmiş iki kız kart yuvasını birleştirir.Gigabit/10 Gigabit Ethernet portları), yanı sıra kaynak açısından zengin, kullanıcı tarafından programlanabilir bir Kintex-7 FPGA.USRP-LW 2940Çok sayıda geliştirme çerçevesine, uyumlu referans mimarilerine ve açık kaynaklı projelere sahip açık kaynaklı bir platform çaplı UHD sürücüsü kullanır.

Dijital işleme çekirdeği olarakUSRP-LW 2940XC7K410T FPGA, tüm ana bileşenler arasında yüksek hızlı bağlantı sağlar.Varsayılan FPGA, dijital aşağı dönüşümü ve dijital yukarı dönüşümü kontrol etmek için tüm UHD'leri sağlarKullanıcılar, kaynak açısından zengin olan Kintex-7 FPGA'nın boş alanından ve USRP tarafından desteklenen RFNoC geliştirme çerçevesinden yararlanabilirler.Kendi DSP işleme modüllerini geliştirmek ve uygulamak.

BuUSRP-LW 2940Ekipman kitine şunlar dahildir:USRP-LW 2940Ana ünite, Gigabit kablosu, SFP+ Gigabit adaptörü, güç adaptörü, USB2.0 JTAG kablosu, SMA konektörü RF kablosu 4 kökü.

Ethernet Port Serisi ve X Serisi FPGA'larının performans karşılaştırma tablosu

BuUSRP-LW 2940Cihazın panelinde, Gigabit Ethernet bağlantısı en basit ve en yaygın kullanılan bağlantı yollarından biridir.Genişletilmiş bant genişliği ve düşük gecikme olan uygulamalar için, PHY/MAC çalışmaları gibi, X310 bu deterministik işlem için verimli bir PCIe x4 otobüs arayüzü sağlar.10 Gigabit port en iyi seçimdir..

BuUSRP-LW 2940Örneğin, FPGA tasarımında, ana karttaki 1GB DDR3, veri tamponu ve veri depolaması olarak kullanılabilir.İsteğe bağlı iç GPSDO, GPS sistemine senkronize edildiğinde 50ns'den az bir senkronizasyon gecikmesi ile yüksek hassasiyetli frekans referansı sağlar. Kullanıcının GPIO arayüzü aracılığıyla amplifikatörler ve anahtarlar gibi harici bileşenleri kontrol etmesini, olay tetikleyicileri gibi girişleri desteklemesini ve hata ayıklama sinyallerini gözlemlemesini sağlar.USRP-LW 2940Ayrıca geliştiricilerin yeni FPGA görüntülerini kolayca yüklemelerini ve hatalarını düzeltmelerini sağlayan bir dahili JTAG adaptörü de içerir.
