40MHz USRP 2950 Yüksek Performanslı Gömülü Yazılım Tanımlı Radyo FPGA

Evrensel Yazılım Tanımlı Radyo Platformu, USRP-LW 2950, ​​40MHz

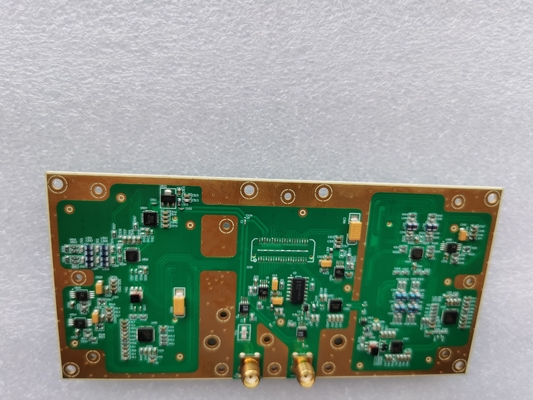

USRP-LW 2950, ​​yeni nesil kablosuz iletişim sistemleri tasarlamak ve dağıtmak için yüksek performanslı, ölçeklenebilir bir yazılım tanımlı radyo (SDR) platformudur.Bir USRP-LW X310, iki WBX-LW 40MHz RF ek kartı ve bir OCXO'dan oluşur,

buUSRP-LW 2950donanım mimarisi, iki genişletilmiş bant genişliği ek kartı yuvasını 50 MHz'den 2,2 GHz'e kadar 40M'ye kadar bant genişliğiyle birleştirir.Ve aralarından seçim yapabileceğiniz çok sayıda yüksek hızlı arabirime (PCIe, Gigabit/10 Gigabit Ethernet bağlantı noktaları) ve kaynak açısından zengin, kullanıcı tarafından programlanabilen bir Kintex-7 FPGA'ya sahiptir.ek olarakUSRP-LW 2950çok sayıda geliştirme çerçevesi, uyumlu referans mimarileri ve açık kaynak projeleri ile açık kaynaklı bir çapraz platform UHD sürücüsü kullanır.

Dijital işleme çekirdeği olarakUSRP-LW 2950XC7K410T FPGA, tüm ana bileşenler arasında yüksek hızlı bağlantı sağlar.RF ön uç, ana bilgisayar arabirimi ve DDR3 belleği içerir.Varsayılan FPGA, dijital aşağı dönüştürme ve dijital yukarı dönüştürme, ince frekans ayarı ve diğer bazı DSP fonksiyon bloklarını kontrol etmek için tüm UHD'leri sağlar.Kullanıcılar, kendi DSP işleme modüllerini geliştirmek ve uygulamak için kaynak açısından zengin Kintex-7 FPGA'nın yedek alanından ve ayrıca USRP tarafından desteklenen RFNoC geliştirme çerçevesinden yararlanabilir.

buUSRP-LW 2950Ekipman Kiti şunları içerir: birUSRP-LW 2950ana ünite, Gigabit kablosu, SFP+ Gigabit adaptörü, güç adaptörü, USB2.0 JTAG kablosu, SMA konektörü RF kablosu 4 kök.

buUSRP-LW 2950aralarından seçim yapabileceğiniz çeşitli yüksek hızlı arayüzler sunar.Cihazın panelinde Gigabit Ethernet portu, bağlanmanın en basit ve en sık kullanılan yollarından biridir.PHY/MAC çalışmaları gibi genişletilmiş bant genişliğine ve düşük gecikme süresine sahip uygulamalar için X310, bu belirleyici işlem için verimli bir veri yolu arabirimi PCIe x4 sağlar.Uygulama ağ kaydı veya çok düğümlü işleme kullandığında, 10 Gigabit bağlantı noktası en iyi seçimdir.

buUSRP-LW 2950diğer bazı kablosuz uygulamalara yardımcı olacak birçok ek özellik içerir.Örneğin FPGA tasarımında anakart üzerindeki 1GB DDR3 veri arabelleğe alma ve veri depolama olarak kullanılabilir.Dahili GPSDO, 50ns'den daha az bir senkronizasyon gecikmesiyle GPS sistemine senkronize edildiğinde yüksek hassasiyetli frekans referansı sağlar.Kullanıcının GPIO arabirimi aracılığıyla amplifikatörler ve anahtarlar gibi harici bileşenleri kontrol etmesine, olay tetikleyicileri gibi girişleri desteklemesine ve hata ayıklama sinyallerini gözlemlemesine olanak tanır.buUSRP-LW 2950ayrıca geliştiricilerin yeni FPGA görüntülerini kolayca yüklemesine ve hata ayıklamasına olanak tanıyan dahili bir JTAG adaptörü içerir.
