Ürün ayrıntıları:
|

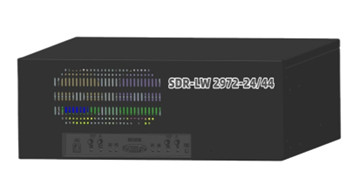

SDR-LW 2972-24/44, klasik radyo ekipmanı SDR-LW 2972'ye dayalı olarak Wuhan Luowave SDR tarafından geliştirilen en son üründür. Gönderme ve alma frekansı, 24GHz/44 GHz'e yükseltilirken, SDR-LW 2972-24/44, SDR-LW 2972'nin tüm işlev ve avantajlarını devralır. Orijinal 2972.
Ürün tanıtımı
SDR-LW 2972-24/44, RF ön ucunun AD9361'e entegre edildiği tasarımı benimser.AD9361, RF ucundaki frekansın yukarı ve aşağı dönüşümünü doğrudan destekleyebilir ve gerçek zamanlı olarak 56 MHz bant genişliği sağlayabilir.AD9361'in iki yönlü sinyal bağlantısı, uyumlu MIMO yeteneği sağlamak için kullanılır.Ana bilgisayar, USB 3.0 bağlantı noktası aracılığıyla Spartan6 XC6SLX150 modelinin FPGA'sında bir dizi işlem uygulayarak AD9361'de sinyal işleme ve kontrol gerçekleştirebilir.SDR-LW 2972-24/44, maksimum 61,44 MS/s'lik bir verim sağlar.Cihaz, açık kaynaklı bir çapraz platform UHD sürücüsü kullanır ve UHD, çoğu uygulamayı ve GNU Radio, Matlab ve Lab View gibi SDR çerçevelerini destekler.
Tipik uygulama senaryoları
Yeni Luowave milimetre dalga serisi ürünler şunları destekleyebilir: 5G FR2 uygulaması;Vektör sinyali üretimi ve analizi;Uydu haberleşme uygulamaları;Kanal ölçüm uygulamaları;İletişim farkındalığı entegre uygulaması.
5G FR2 uygulamaları:
Vector sinyal üretimi ve analizi:
Uydu haberleşme uygulamaları:
Kanal ölçüm uygulaması:
İletişim algısının entegre uygulaması:
Ana özellik
Linux RTOS'lu i7 işlemci | USB 3.0 arabirimi |
500GB SSD, 16GB RAM | Yerleşik Spartan6 XC6SLX150 FPGA |
70MHz- 24GHz/44 GHz frekans kapsamı | Harici saat referansını ve PPS zaman referansını destekleyin |
Aynı anda iki iletimi ve iki alıcıyı destekleyin | |
RFNoC FPGA Geliştirme Çerçevesi | GNU Radio, Lab View, Matlab desteği |
endüstriyel bilgisayar
işlemci | Intel I7 9700 |
Hafıza kartı | 16G |
USB | USB 3.0 |
ağ bağlantı noktası | RJ45 |
ekran arayüzü | HDMI |
FPGA ve Temel Bant
FPGA | Spartalı 6 XC6SLX150 |
DRAM | 1G |
ADC çözünürlüğü | 12 bit |
DAC çözünürlüğü | 12 bit |
ADC örnekleme oranı | 61.44 M/S |
SDR-LW 2972 - 24/44'ün dijital işlem çekirdeği olan Spartan 6 XC6SLX150, RF ön uç, ana bilgisayar arabirimi ve DDR3 bellek dahil olmak üzere tüm ana bileşenlere doğrudan yüksek hızlı bağlantı sağlar.Varsayılan FPGA, dijital aşağı dönüştürme ve dijital yukarı dönüştürme, ince frekans ayarı ve diğer bazı DSP fonksiyonel blokları için tüm UHD'leri sağlar.Kullanıcılar, bol FPGA boş alanını ve USRP tarafından desteklenen geliştirme çerçevesini kullanarak kendi DSP işleme modüllerini geliştirebilir ve uygulayabilir.
RF indeksi
Tiletişim | Rbaşlangıç | ||
Kanal Sayısı | 2 | Kanal Sayısı | 2 |
Frekans aralığı | 70MHz- 24GHz/ 44GHz | Frekans aralığı | 70MHz- 24GHz/ 44GHz |
Yerel osilatör doğruluğu | 2ppm | ||
maksimum çıkış gücü | 10dBm | maksimum giriş gücü | -15dBm |
kazanç aralığı | 90 dB | kazanç aralığı | 75 dB |
Adım kazanmak | 1 dB | Adım kazanmak | 1 dB |
Maksimum gerçek zamanlı bant genişliği | 56MHz | Maksimum gerçek zamanlı bant genişliği | 56MHz |
Gürültü Şekil | 9 dB |
güç
Gerilim | 220V |
akım | 2 A maks |
çevre
Çalışma sıcaklığı | 0-50 ℃ |
Maksimum rakım | 2000m |
Nem | %10 - %90 (yoğuşmasız) |
Çevre | kapalı, açık |
fiziksel boyut | 41,1 * 43,8 * 10,4 cm |
Ağırlık ( SDR-LW 2972-24 ) | 6.73 Kg |
Ağırlık ( SDR-LW 2972-44 ) | 7.61 Kg |
Aksesuarlar
SDR-LW 2972-24/44 aksesuarları bir güç kablosu, bir adaptör, dört çok yönlü anten, bir HDMI kablosu, bir set standart klavye ve fare ve bir monitör (LCD monitör veya tablet seçin) içerir.
Önceden yüklenmiş yazılım ortamı | Ubuntu, UHD, GNU Radyo | |
USRP kullanım eğitimi | Videolar, Kılavuzlar | |
Gnuradio DEMO kasası | Analog modülasyon, dijital modülasyon, spektrum algılama, tek tonlu sinyal alıcı-verici, radyo | |
SRSlte tabanlı basit 4G-LTE baz istasyonu iletişim sistemi | ||
video iletim sistemi | ||
ADS-B Sivil Havacılık Sinyal Alma Sistemi | ||
Diğer bazı öğretim yazılımları | "İletişim İlkeleri" | İletişim kaynağı, analog kaynak, dijital kaynak deneyi |
Kanal modeli: AWGN, sönümlenen kanal deneyi | ||
Analog modülasyon sistemi: AM, DSB modülasyonu ve demodülasyon deneyleri | ||
"Mobil iletişim" | GMSK, 8PSK modülasyon ve demodülasyon deneyi | |
"Dijital Sinyal İşleme" | Ayrık Zaman Sinyalinin Üretilmesi ve Temel Çalışması | |
"Yazılım Radyosu" | Sayısal Dörtlü Temel Bant Sinyalinin Karmaşık Temsili ve Dörtlü Demodülasyonun Temel Modeli | |
Resmi web sitesi uygulama videosu |
Önceden yüklenmiş ücretsiz yazılım
İsteğe bağlı ücretli yazılım
mobil iletişim yönü | 5G RF toplama sistemi |
5G analog baz istasyonu ve terminal sistemi | |
4G analog baz istasyonu ve terminal sistemi | |
MIMO sistemi | |
CDMA eşzamansız iletişim | |
kanal emülasyonu | |
Taktik veri bağlantısı Link11 simülasyon sistemi | |
Radar ve Tespit | anti-drone sistemi |
yazılım radarı | |
Sinyal İletim ve Analiz Sistemi | RF Kayıt ve Oynatma Sistemleri |
Spektrum Analiz Sistemi | |
OFDM MIMO video iletimi | |
Uydu İletişimi | GNSS simülasyon sistemi |
Eğitim gereçleri | "İletişim İlkeleri" |
"Mobil iletişim" | |
"Dijital Sinyal İşleme" | |
"Yazılım Radyosu" | |
"Radar Prensibi" |
LUOWAVE Uygulama Mağazası:
"LUOWAVE App Store", LUOWAVE'nin uygulama yazılımı platformudur.Platform üzerinde Luowave'in kendisi ve üçüncü taraflarca geliştirilmiş kablosuz iletişim, radar ve algılama, kablosuz test ve ölçüm, uzaktan algılama ve navigasyon, öğretim platformu ve diğer alanlar dahil olmak üzere çok sayıda uygulama yazılımı bulunmaktadır.Platformdaki tüm uygulama yazılımları, Luowave yazılım radyo platformuna dayalı olarak geliştirilmiştir ve yazılımın aynı zamanda istikrarlı ve güvenilir olduğundan emin olmak için sıkı test prosedürü ve kalite kontrolü gerçekleştireceğiz.Luowave uygulama mağazası, en yeni ve en optimize edilmiş olan yazılımlarla sürekli olarak güncellenecektir.
Yazılım radyosu kullanıcılarının çoğu, ihtiyaç duydukları uygulamaları bu platformda arayabilir ve keşfedebilir, bu da kendi yazılımlarını geliştirmek için gereken zaman ve çabayı ortadan kaldırır.Bu platforma kendi uygulama yazılımlarını sağlamak isteyen geliştiricileri memnuniyetle karşılıyoruz.Ve yazılım geliştirme aşamasında yeni donanım teknolojimizden tam olarak yararlanmalarına yardımcı olacağız.
APPMağaza uygulama arayüzü
