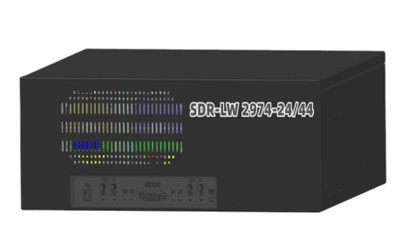

Bağımsız Yazılım Radyo Ekipmanı SDR-LW 2974-24/44
SDR-LW 2974 - 24/44, Wuhan Luowave SDR tarafından klasik radyo ekipmanı SDR-LW 2974'e dayalı olarak geliştirilen en son üründür. İletim ve alma frekansı, öncekinin tüm işlev ve avantajlarını devralırken 24GHz / 44GHz'e yükseltilir.
Ürün tanıtımı
SDR-LW 2974 - 24/44, yerleşik bir işlemci, FPGA ve RF ön uçtan oluşur.Bu ürün dahili Intel i7 işlemciye, 500 GB SSD'ye, 16 GB belleğe sahiptir.10 MHz - 24 GHz/44 GHz arası frekans kapsamı, 160 MHz'e kadar bant genişliği.Birden çok isteğe bağlı yüksek hızlı arabirim (PCIe, Gigabit Ethernet ve 10 Gigabit Ethernet bağlantı noktası) ve kaynak açısından zengin, kullanıcı tarafından programlanabilir Kintex-7 FPGA vardır.Tüm USRP cihazları gibi, bu cihaz da çoğu uygulamayı ve GNU Radio, Matlab ve LabView gibi SDR çerçevelerini destekleyen açık kaynaklı, platformlar arası bir UHD sürücüsü kullanır.
Tipik uygulama senaryoları
Yeni Luowave milimetre dalga serisi ürünler şunları destekleyebilir: 5G FR2 uygulaması;Vektör sinyali üretimi ve analizi;Uydu haberleşme uygulamaları;Kanal ölçüm uygulamaları;İletişim farkındalığı entegre uygulaması.
5G FR2 uygulamaları:
Vektör sinyali üretimi ve analizi:
Uydu iletişim uygulamaları:
Kanal ölçüm uygulaması:
İletişim algısının entegre uygulaması:
Ana özellik
Linux RTOS'lu i7 işlemci | JTAG arayüzü |
PCIe Gen 2 x4 arabirimi | |
500GB SSD, 16GB RAM | Dört adet USB 3.0 bağlantı noktası |
10MHz-6GHz frekans kapsamı | Çift SPF+ bağlantı noktası |
Kanal başına 160 milyona kadar anlık bant genişliği | Dahili Xilinx Kintex-7 FPGA |
Aynı anda iki iletimi ve iki alıcıyı destekleyin | Harici saat referansını ve PPS zaman referansını destekleyin |
RFNoC FPGA Geliştirme Çerçevesi | GNU Radio , Matlab , LabView desteği |
endüstriyel bilgisayar
işlemci | Intel I7 9700 |
Hafıza kartı | 16G |
SFP | 10 Gb/sn |
PCIe kablosu | PCIe Gen 2x4 |
RJ45 | 1 Gb/sn |
FPGA ve Temel Bant
FPGA | Kintex-7 XC7K410T |
DRAM | 1G |
ADC çözünürlüğü | 14bit |
DAC çözünürlüğü | 16bit |
ADC örnekleme oranı | 200M/S |
SDR-LW 2974 - 24/44'ün dijital işlem çekirdeği olan Xilinx Kintex-7 FPGA, RF ön uç, ana bilgisayar arabirimi ve DDR3 bellek dahil olmak üzere tüm ana bileşenlere doğrudan yüksek hızlı bağlantı sağlar.Varsayılan FPGA, dijital aşağı dönüştürme ve dijital yukarı dönüştürme, ince frekans ayarı ve diğer bazı DSP fonksiyonel blokları için tüm UHD'leri sağlar.Kullanıcılar, bol FPGA boş alanını ve USRP tarafından desteklenen geliştirme çerçevesini kullanarak kendi DSP işleme modüllerini geliştirebilir ve uygulayabilir.
RF indeksi
Bulaşma | Resepsiyon | ||
Kanal Sayısı | 2 | Kanal Sayısı | 2 |
Frekans aralığı | 10MHz- 24GHz/ 44GHz | Frekans aralığı | 10MHz- 24GHz/ 44GHz |
frekans adımı | 1KHz'den az | frekans adımı | 1KHz'den az |
maksimum çıkış gücü | 10dBm | maksimum giriş gücü | -15dBm |
kazanç aralığı | 31.5 dB | kazanç aralığı | 37.5 dB |
Adım kazanmak | 0,5 dB | Adım kazanmak | 0,5 dB |
Maksimum gerçek zamanlı bant genişliği | 160MHz | Maksimum gerçek zamanlı bant genişliği | 160MHz |
Gürültü Şekil | 9 dB |
Güç
Gerilim | 220V |
akım | 2 A maks |
çevre
Çalışma sıcaklığı | 0-50 ℃ |
maksimum irtifa | 2000m |
nem | %10 - %90 (yoğuşmasız) |
Çevre | kapalı, açık |
yapı boyutu
fiziksel boyut | 44*32.8*13.3cm |
Ağırlık ( SDR- LW 2974-24 ) | 9,3 kilo |
Ağırlık ( SDR -LW 2974-44 ) | 10.2 Kg |
Aksesuarlar
SDR-LW 2974-24/44 aksesuarları arasında bir güç kablosu, dört çok yönlü anten, bir standart ağ kablosu, bir DP - HDMI kablosu, bir SFP modülü, bir USB veri kablosu, bir set standart klavye ve fare, Bir monitör (seçilen LCD monitör veya tablet bilgisayardan biri).
Önceden yüklenmiş ücretsiz yazılım:
Önceden yüklenmiş yazılım ortamı | Ubuntu, UHD, GNU Radyo | |
USRP kullanım eğitimi | Videolar, Kılavuzlar | |
Gnuradio DEMO kasası | Analog modülasyon, dijital modülasyon, spektrum algılama, tek tonlu sinyal alıcı-verici, radyo | |
SRSlte tabanlı basit 4G-LTE baz istasyonu iletişim sistemi | ||
video iletim sistemi | ||
ADS-B Sivil Havacılık Sinyal Alma Sistemi | ||
Diğer bazı öğretim yazılımları | "İletişim İlkeleri" | İletişim kaynağı, analog kaynak, dijital kaynak deneyi |
Kanal modeli: AWGN, sönümlenen kanal deneyi | ||
Analog modülasyon sistemi: AM, DSB modülasyonu ve demodülasyon deneyleri | ||
"Mobil iletişim" | GMSK, 8PSK modülasyon ve demodülasyon deneyi | |
"Dijital Sinyal İşleme" | Ayrık Zaman Sinyalinin Üretilmesi ve Temel Çalışması | |
"Yazılım Radyosu" | Sayısal Dörtlü Temel Bant Sinyalinin Karmaşık Temsili ve Dörtlü Demodülasyonun Temel Modeli | |
Resmi web sitesi uygulama videosu |
İsteğe bağlı ücretli yazılım:
mobil iletişim yönü | 5G RF toplama sistemi |
5G analog baz istasyonu ve terminal sistemi | |
4G analog baz istasyonu ve terminal sistemi | |
MIMO sistemi | |
CDMA eşzamansız iletişim | |
kanal emülasyonu | |
Taktik veri bağlantısı Link11 simülasyon sistemi | |
Radar ve Tespit | anti-drone sistemi |
yazılım radarı | |
Sinyal İletim ve Analiz Sistemi | RF Kayıt ve Oynatma Sistemleri |
Spektrum Analiz Sistemi | |
OFDM MIMO video iletimi | |
Uydu İletişimi | GNSS simülasyon sistemi |
Eğitim gereçleri | "İletişim İlkeleri" |
"Mobil iletişim" | |
"Dijital Sinyal İşleme" | |
"Yazılım Radyosu" | |
"Radar Prensibi" |
LUOWAVE Uygulama Mağazası:
"LUOWAVE App Store", LUOWAVE'nin uygulama yazılımı platformudur.Platform üzerinde Luowave'in kendisi ve üçüncü taraflarca geliştirilmiş kablosuz iletişim, radar ve algılama, kablosuz test ve ölçüm, uzaktan algılama ve navigasyon, öğretim platformu ve diğer alanlar dahil olmak üzere çok sayıda uygulama yazılımı bulunmaktadır.Platformdaki tüm uygulama yazılımları, Luowave yazılım radyo platformuna dayalı olarak geliştirilmiştir ve yazılımın aynı zamanda istikrarlı ve güvenilir olduğundan emin olmak için sıkı test prosedürü ve kalite kontrolü gerçekleştireceğiz.Luowave uygulama mağazası, en yeni ve en optimize edilmiş olan yazılımlarla sürekli olarak güncellenecektir.
Yazılım radyosu kullanıcılarının çoğu, ihtiyaç duydukları uygulamaları bu platformda arayabilir ve keşfedebilir, bu da kendi yazılımlarını geliştirmek için gereken zaman ve çabayı ortadan kaldırır.Bu platforma kendi uygulama yazılımlarını sağlamak isteyen geliştiricileri memnuniyetle karşılıyoruz.Ve yazılım geliştirme aşamasında yeni donanım teknolojimizden tam olarak yararlanmalarına yardımcı olacağız.
Uygulama mağazası uygulama arayüzü
