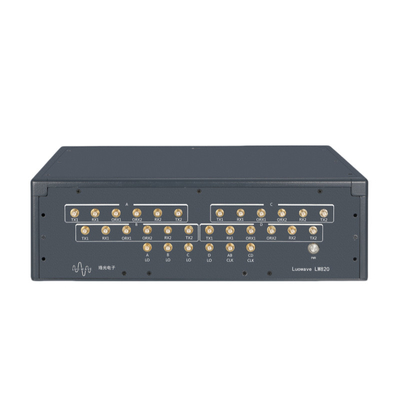

Luowave LW820, Wuhan Luowave Electronics Co., Ltd tarafından tamamen kendi kendine geliştirilen 8 kanallı yüksek performanslı evrensel yazılım tanımlı radyo (SDR) tutarlı bir cihazdır.ADRV9009 ve Xilinx UltraScale+ ZU11EG platformu üzerine inşa edildi, kanal başına maksimum anlık bant genişliği 200 MHz ile 75 MHz'den 6 GHz'e kadar bir frekans aralığında çalışır.Kesin saat yönetimi ve senkronize sinyal işleme mekanizmaları kullanılıyor, Luowave LW820, 5G ağları gibi karmaşık kablosuz iletişim sistemleri için ideal hale getiren olağanüstü faz tutarlılığı ve işbirliği performansı sunar.Radar sinyali işleme, uydu iletişimleri ve uzay spektrumunun yön bulma.

Özellikleri

• Xilinx Zynq UltraScale+ MPSoC ZU11EG'in içinde.
• ADI'nin ADRV9009 RF çipi, RF aralığı: 75 MHz ∼ 6 GHz
• 8 TX ve 8 RX, Anlık Bant Genişliği: Kanal başına 200 MHz'e kadar
• Çoklu Cihaz Faz Senkronizasyonu: <1° faz tutarlılığı sapması, 5G iletişim, radar algılama ve diğer faz kritik uygulamaları için sıkı gereksinimleri karşılamaktadır.
• Bant genişliği genişleme desteği: Milimetre dalga sistemlerinin hızlı bir şekilde dağıtılmasını sağlar
• Yüksek Hızlı Arayüzler: Yüksek performanslı veri aktarımı için Gigabit Ethernet ve PCIe
• GPIO evrensel arayüzü ve JTAG hata ayıklama yeteneğini destekler
• Dış saat referansı ve PPS zaman referansı desteği

Blok diyagramı

Gelişim ortamı

GNU Radio, LabVIEW, MATLAB vb. dahil olmak üzere birden fazla geliştirme yazılımı ve çerçevesini destekler.Hızlı prototip geliştirmesinden yüksek performanslı gerçek zamanlı işleme kadar çeşitli gereksinimleri karşılayabilen.

Aşama senkronizasyon testi

Luowave LW820, ADRV9009'un 4 parçasını içerir. Sadece çoklu çipli faz senkronizasyon mekanizmasına sahip olmakla kalmaz aynı zamanda dijital kalibrasyon fonksiyonuna da sahiptir.iç devrelerde faz kalibrasyonu yapabilecekBu, faz senkronizasyonu performansını daha da optimize eder.Luowave LW820, faz senkronizasyonunu istikrarlı ve doğru bir şekilde koruyabilir., 5G iletişiminde faz senkronizasyonu, radar algılama vb. için sıkı uygulama gereksinimlerini karşılamak ve genel sistem performansını etkili bir şekilde artırmak.Faz senkronizasyonu tutarlılığı sapması 1°'ya ulaşabilir..
