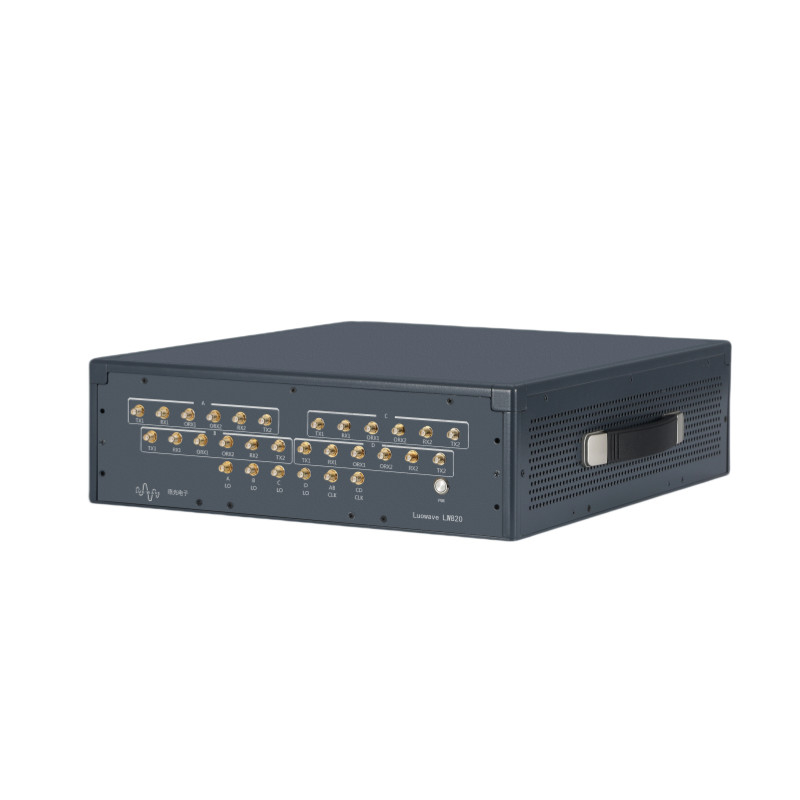

Luowave LW820 - 8 Kanal Koherent Yazılım Tanımlı Radyo Platformu

Tamamen Wuhan Luowave Electronics tarafından geliştirilen, Luowave LW820, en son 8 kanallı tutarlı bir SDR çözümünü temsil ediyor.ADI'nin ADRV9009 RF alıcı ve Xilinx UltraScale+ ZU11EG SoC'sini üstün sinyal işleme performansı için entegre etmekKanal başına 200 MHz anlık bant genişliği ile 75 MHz'den 6 GHz'e kadar çalışan bu platform, birden fazla ünitede ultra düşük faz sapmasını (<1°) sağlar ve 5G / 6G, radar,Satcom, ve spektrum algılama uygulamaları.

Özellikleri

✔ Yüksek performanslı işlem çekirdeği

• Xilinx ZU11EG MPSoC gerçek zamanlı bant işleme için
• ADI ADRV9009 Geniş bant işleyişini sağlayan RFIC (75 MHz~6 GHz)

✔ Çeşitli Kanal Koheransı

• 8Tx/8Rx kanalları, cihazlar arasındaki faz düzeni <1°
• Dış referans saati ve PPS senkronizasyonunu destekler

✔ Ölçeklenebilir RF Mimarlığı

• mmWave sistemi entegrasyonu için bant genişliği genişlemesi
• Geniş bant sinyalleri için 200 MHz anlık BW/kanal

✔ Yüksek Hızlı Veri Arayüzleri

• Yüksek verimli akış için PCIe ve Gigabit Ethernet
• Donanım kontrolü ve hata ayıklama için GPIO & JTAG

✔ Yazılım Ekosistemi Desteği

• GNU Radio, MATLAB, LabVIEW ile uyumludur
• Özel DSP algoritması geliştirme için esnek API

Blok diyagramı

Yazılım Uyumluluğu

GNU Radio, LabVIEW, MATLAB ve diğer geliştirme çerçevelerini destekler.

Aşama senkronizasyon testi

Luowave LW820, ADRV9009'un 4 parçasını içerir. Sadece çoklu çipli faz senkronizasyon mekanizmasına sahip olmakla kalmaz aynı zamanda dijital kalibrasyon fonksiyonuna da sahiptir.iç devrelerde faz kalibrasyonu yapabilecekBu, faz senkronizasyonu performansını daha da optimize eder.Luowave LW820, faz senkronizasyonunu istikrarlı ve doğru bir şekilde koruyabilir., 5G iletişiminde faz senkronizasyonu, radar algılama vb. için sıkı uygulama gereksinimlerini karşılamak ve genel sistem performansını etkili bir şekilde artırmak.Faz senkronizasyonu tutarlılığı sapması 1°'ya ulaşabilir..
