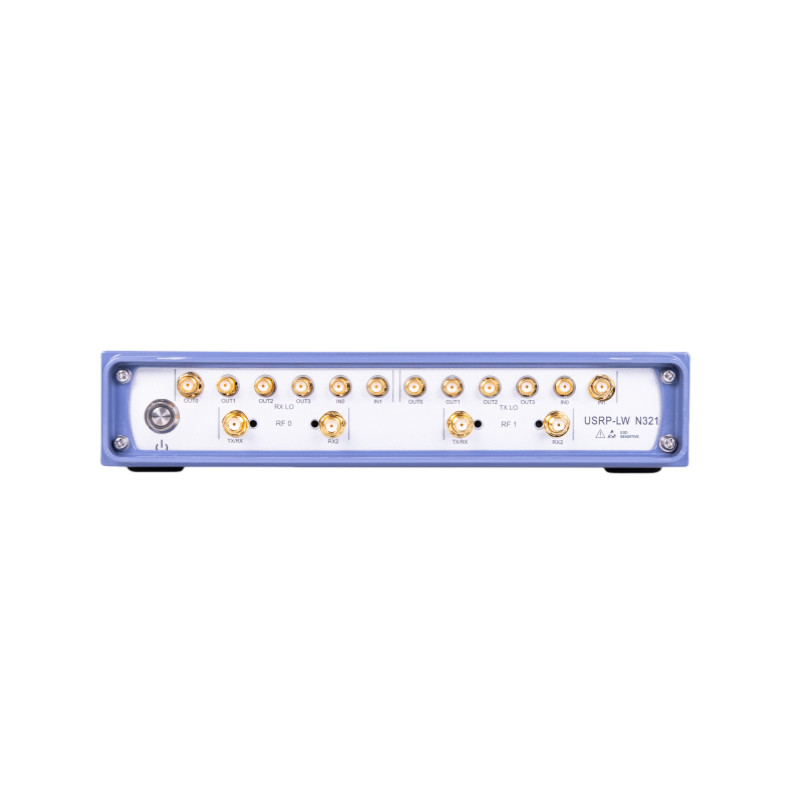

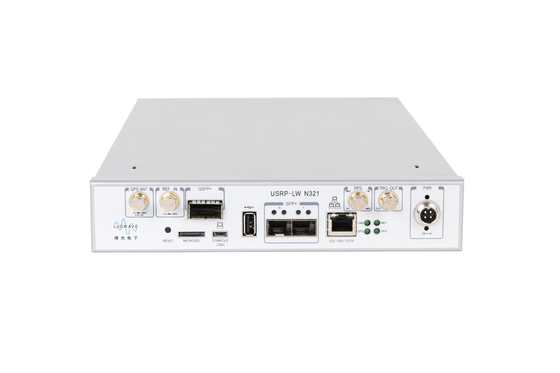

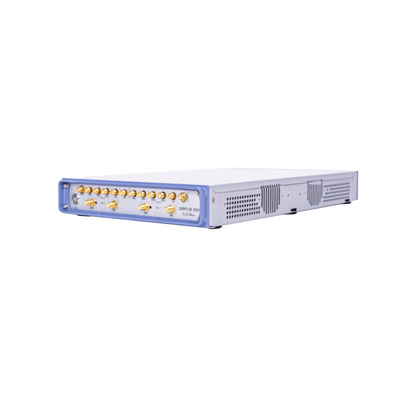

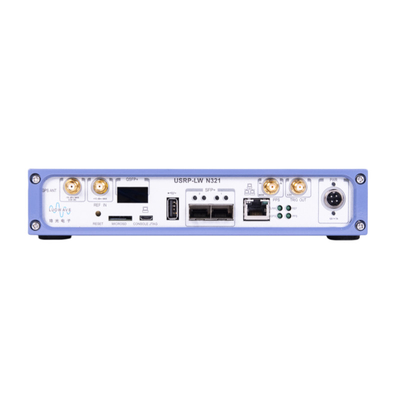

Evrensel Yazılım Radyo Perifer USRP-LW N321

Ürün Genel Görünümü

USRP-LW N321, büyük ölçekli ve dağıtılmış kablosuz sistemlerde dağıtım için güvenilirlik ve hata toleransını sağlayan bir ağ SDR'sidir.Bu yüksek performanslı bir SDR, yarım genişlikte 2 RX ve 2 TX kanalı sağlar.Her kanal 200 MHz'e kadar anlık bant genişliği sağlayabilir ve 3 MHz'den 6 GHz'e kadar genişletilmiş bir frekans aralığını kapsayabilir.Ana bant işlemcisi, büyük bir kullanıcı programlanabilir FPGA sunmak için Xilinx Zynq-7100 SoC kullanır. İki SPF + portu ve bir QSFP + portu vardır, 1 GbE, 10 GbE ve Aurora arayüzlerini destekler ve yüksek verimli IQ'yu ana bilgisayar veya FPGA eşişlemcisine aktarabilir.Esnek senkronizasyon mimarisi 10 MHz saat referansını destekler, PPS zaman referansı, harici TX ve RX LO giriş ve GPSDO, faz tutarlı MIMO test platformunu gerçekleştirebilir.

Ana Özellikleri

1Güvenilir ve hata toleranslı dağıtım 2.Uzak yönetim yetenekleri 3.Öz başına ( gömülü) veya ana bilgisayar tabanlı (ağ akışı) işletim 4.Tamamen entegre ve monte edilmiş (USRP N321 değiştirilebilir kız kartlarını desteklemez) 5.3 MHz'den 6 GHz'e kadar genişletilmiş frekans aralığı 6.Kanal başına 200 MHz'e kadar anlık bant genişliği 7.2RX,2TX 8.RX,TX Filtre bankası 9.14 bitlik ADC, 16 bitlik DAC 10.Master saat hızı:200,245.76250 MS / s 11. Xilinx Zynq-7100 SoC 12. Çift çekirdekli ARM Cortex-A9 800 MHz CPU 13.1 QSFP + portu 14.2 SFP + portu (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) 15.RJ45 ((1 GbE) 16. Saat referansı 17.PPS zaman referansı 18.Dış RX LO, TX LO giriş ve çıkış portları 19.Dahili GPSDO 20.1 A tipi USB ana port 21.1 mikro-USB port (serial konsol, JTAG) 22.Watchdog zamanlayıcı 23.OpenEmbedded Linux 24.USRP donanım sürücüsü (UHD3).15.0.0 veya daha yüksek) ve açık kaynaklı yazılım API sürümü 25.RFNoCTM FPGA Development Framework

Teknik endeks:
