WBX-LW40/120

Name: WBX-LW40/120
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW(40MHZ,120MHZ)
Price: 240.00 USD
Availability: InStock

Marka Adı:	Luowave
Model Numarası:	WBX-LW(40MHZ,120MHZ)
Moq:	1 parça
fiyat:	USD
Teslim Zamanı:	Spot Ürünler veya 30 Gün
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ambalaj bilgileri:

Kağıt Kutusu\Kağıt Karton

Yetenek temini:

1 parça

Vurgulamak:

Tx RF Daughter Card

RF Daughter Card WBX Tx

WBX Tx RF Daughter Card

Ürün Tanımı

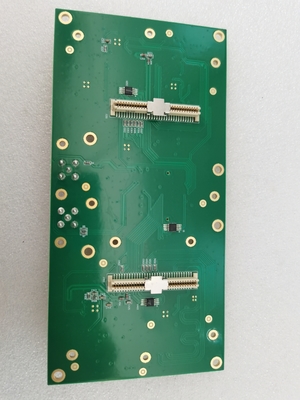

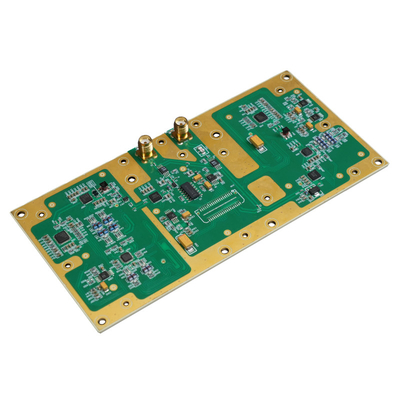

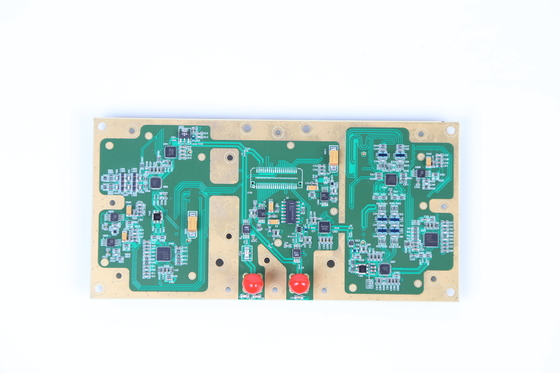

LUOWAVE RF Rx/Tx Yardımcı Kartlar WBX-LW(40MHZ,120MHZ)

Ana Özellikler:

1. Frekans kapsamı: 50 MHz - 2.2 GHz

2. Maksimum bant genişliği şunları içerir: 40 MHz , 120 MHz

3. WBX RF ek kartı, 120 MHz'e kadar anlık bant genişliğini destekleyen tam çift yönlü geniş bant alıcı-verici içerir

4. Çok çeşitli uygulamalara hizmet etmek: kamu güvenliği, iletişim, amatör radyo ve ISM

5. Yerel osilatörün alma ve gönderme zincirleri bağımsız olarak çalışır ve frekans dupleks işlemine izin verir

6. Yerel osilatör için referans, USRP'deki ana saattir ve çoklu tutarlı işlemlere izin verir

7. USRP-LW X300 / x310 cihazları için uygundur

Fonksiyonel Açıklama:

WBX-LW-40, 5 dB'lik bir gürültü rakamıyla 100 mW'a kadar güç çıkışı sağlayan yüksek bant genişliğine sahip bir alıcı-verici sağlar.Yerel osilatörün alma ve gönderme zincirleri bağımsız olarak çalışır ve MIMO için senkronize edilebilir.50MHz-2200 MHz aralığındaki frekanslara erişmek isteyen uygulamalar için ideal bir SDR cihazıdır.Uygulamalar arasında WiFi, WiMAX, S-bant alıcı-vericiler ve 2,4 GHz ISM bant alıcı-vericiler bulunur.Uygulamalar arasında kara mobil iletişimleri, deniz ve havacılık radyoları;mobil baz istasyonları, PC'ler ve GSM çok bantlı radyolar;uyumlu çok tabanlı radarlar;kablosuz sensör ağları;televizyon yayını;ve kamu güvenliği yönetimi.USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300 için geçerlidir.

Uyumlu ürün:

WBX-LW 40M Testi

Test ortamı açıklaması: Test için R&S şirket ekipmanı kullanılır, model ZVL'dir.Test ekipmanları USRP-LW X310 ve WBX-LW 40M'dir.İki cihaz doğrudan radyo frekansı kablosuyla bağlanır.Test ortamı şeması:

Açık döngü verici test bağlantı şeması:

Kapalı Çevrim Spontan Alma Testi Bağlantı Şeması:

GNU RADIO COMPANION: GNU RADIO COMPANION test blok şemasına dayalı açık döngü ve kapalı döngü test verileri:

1. Taşıyıcı bastırma ve Görüntü Reddetme Testi: Merkezi frekans 70MHz, temel bant sinyal frekansı 10kHz, GAIN 9dB

Merkezi frekans 70MHz, Maksimum kazanç çıkış grafiği:

Merkezi frekans 70MHz, kapalı döngü alıcı-verici test spektrumu ve zaman alan grafikleri

2. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü test verileri: Taşıyıcı bastırma ve Görüntü Reddetme Testi: Merkezi frekans 100MHz, temel bant sinyal frekansı 10kHz, GAIN 9dB

Merkezi frekans 100MHz, Maksimum kazançta grafik çıkışı:

Merkezi Frekans 100MHz, Kapalı Çevrim Alıcı-Verici Test Spektrumu ve Zaman Alanı Grafikleri

3. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü test verileri: Taşıyıcı bastırma ve Görüntü Reddetme Testi: Merkezi frekans 400 MHz, temel bant sinyal frekansı 10 kHz, GAIN 9dB

Merkezi frekans 400 MHz, Maksimum kazançta grafik çıkışı:

Merkezi frekans 400 MHz, kapalı döngü alıcı-verici test spektrumu ve zaman alanı grafikleri

4. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü test verileri: Taşıyıcı bastırma ve Görüntü Reddetme Testi: Merkezi frekans 800MHz, temel bant sinyal frekansı 10kHz, GAIN 9dB

Merkezi frekans 800MHz, Maksimum Kazançta Çıkış Grafikleri:

Merkezi Frekans 800MHz, Kapalı Döngü Alıcı-Verici Test Spektrumu ve Zaman Alanı Grafikleri

5. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü test verileri: Taşıyıcı bastırma ve Görüntü Reddetme Testi: Merkezi frekans 1 GHz, temel bant sinyal frekansı 10 kHz, GAIN 9dB

Merkezi frekans 1 GHz, Maksimum Kazançta Çıkış Grafikleri:

Merkezi Frekans 1GHz, Kapalı Çevrim Alıcı-Verici-Alıcı Test Spektrumu ve Zaman Alanı Grafikleri

6. Faz gürültüsü ölçümü: merkezi frekans 1 GHz:

Daha fazla bilgiye ihtiyacınız olursa lütfen benimle iletişime geçmekten çekinmeyin.

Whatsapp/skype: +8618062514745 Web:https://www.luowave.com/en/
