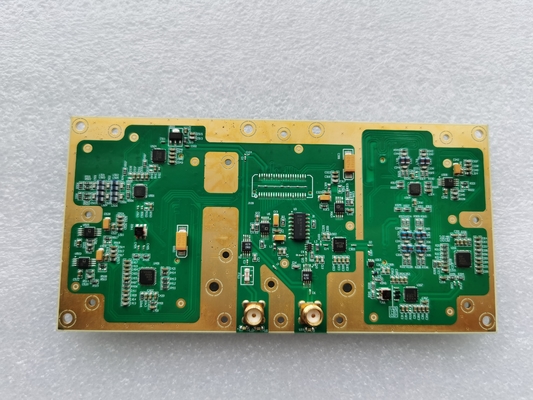

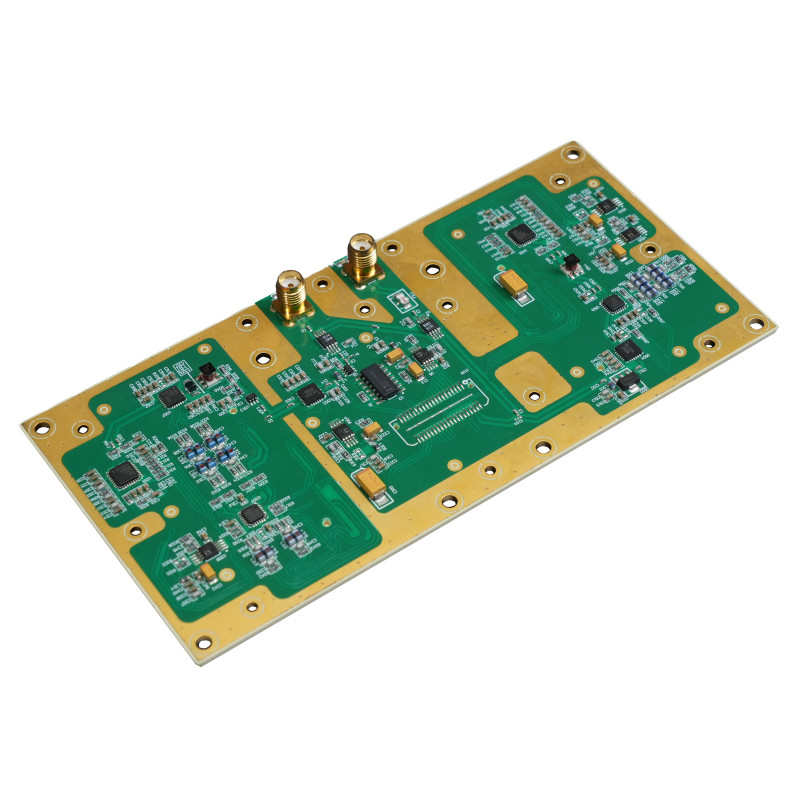

WBX-LW40 Public Safety RX USRP Kız Kartı Kız Taburları WBX 40MHZ

Name: WBX-LW40 Public Safety RX USRP Kız Kartı Kız Taburları WBX 40MHZ
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW(40MHZ,120MHZ)
Price: 240.00 USD
Availability: InStock

Marka Adı:	Luowave
Model Numarası:	WBX-LW(40MHZ,120MHZ)
Moq:	1 parça
fiyat:	USD
Teslim Zamanı:	Spot Ürünler veya 30 Gün
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ambalaj bilgileri:

Kağıt Kutusu\Kağıt Karton

Yetenek temini:

1 parça

Vurgulamak:

USRP Daughter kartı 40MHZ

RX Daughterboards WBX

WBX rx Daughter kartı

Ürün Tanımı

USRP Kızlar WBX-LW 40MHZ

WBX, 100 mW'a kadar çıkış gücü ve 5 dB'lik bir gürültü rakamını sağlayan geniş bant genişliği alıcıdır. Alıcı ve göndericiler zincirleri için LO'lar bağımsız olarak çalışır,Ama MIMO işleyişi için senkronize edilebilirWBX, 40 MHz bant genişliği yeteneği sağlar ve 50 MHz ila 2.2 GHz aralığında çeşitli bantlara erişim gerektiren uygulamalar için idealdir.Örnek uygulama alanları arasında kara-mobil iletişim vardır., deniz ve havacılık bant radyoları; cep telefonu baz istasyonları, PCS ve GSM çok bantlı radyolar; tutarlı çok statik radarlar; kablosuz sensör ağları; 6 amatör bantı kapsayan alıcı;TV yayıncılığı; beyaz alanlar; kamu güvenliği; ISM.

Ana özellikleri:

1Frekans kapsamı: 50 MHz - 2.2 GHz

2Maksimum bant genişliği: 40 MHz

3WBX RF kız kartı, 120 MHz'e kadar anlık bant genişliğini destekleyen tam çift bantlı bir alıcı içerir.

4Geniş bir uygulama yelpazesine hizmet: kamu güvenliği, iletişim, amatör radyo ve ISM

5Yerel osilatörün alıcı ve iletme zincirleri bağımsız olarak çalışır ve frekans dupleks çalışmasını sağlar.

6Yerel osilatör için referans, çoklu tutarlı işlemlere izin veren USRP'den ana saattir.

Fonksiyonel açıklama:

WBX-LW-40, 5 dB gürültü rakamıyla 100mW'a kadar güç üreten yüksek bant genişliği alıcı sağlar.Yerel osilatörün alma ve gönderme zincirleri bağımsız olarak çalışır ve MIMO için senkronize edilebilir.50MHz-2200MHz aralığındaki frekanslara erişmek isteyen uygulamalar için ideal bir SDR cihazıdır. Uygulamalar arasında WiFi, WiMAX, S bantlı alıcılar ve 2.4 GHz ISM bantlı alıcılar vardır.Uygulamalar, kara mobil iletişimlerini içerir, deniz ve havacılık radyoları; mobil baz istasyonları, PC'ler ve GSM çok bantlı radyolar; tutarlı çok tabanlı radarlar; kablosuz sensör ağları; yayın televizyonu; ve kamu güvenliği yönetimi.USRP-LW N200 için geçerlidir, USRP-LW N210, USRP-X310, USRP-X300.

Uyumlu ürün:

Lütfen herhangi bir bilgiye ihtiyacınız olursa benimle iletişime geçmekten çekinmeyin.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

WBX-LW 40M testi

Test ortamı açıklaması: Test için araştırma ve geliştirme şirketi ekipmanı kullanılır, model ZVL. Test ekipmanı USRP-LW X310 ve WBX-LW 40M'dir.İki cihaz doğrudan radyo frekansı kablosuyla bağlantılıdır.Test ortamı şeması:

Açık döngü verici test bağlantısı şeması:

Kapalı döngüde kendiliğinden alıcı test bağlantısı şeması:

GNU RADIO COMPANION: GNU RADIO COMPANION test bloğu diyagramına dayalı açık döngü ve kapalı döngü test verileri:

1Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 70MHz, taban bant sinyali frekansı 10kHz, GAIN 9dB

Merkezi frekans 70MHz, maksimum kazanç çıkış grafikleri:

Merkezi frekans 70MHz, kapalı döngüli alıcı alıcı test spektrumu ve zaman alanı grafikleri

2. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü testi verileri: Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 100MHz, taban bant sinyali frekansı 10kHz, GAIN 9dB

Merkezi frekans 100MHz, Grafik çıkışı maksimum kazanç:

Merkezi frekans 100MHz, Kapalı Döngü Alıcı Test Spektrumu ve Zaman Alanı Grafikleri

3. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü testi verileri: Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 400 MHz, taban bant sinyali frekansı 10 kHz, GAIN 9dB

Merkezi frekans 400 MHz, Grafik çıkışı maksimum kazanç:

Merkezi frekans 400 MHz, kapalı döngüli alıcı alıcı test spektrumu ve zaman alanı grafikleri

4. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü testi verileri: Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 800MHz, taban bant sinyali frekansı 10kHz, GAIN 9dB

Merkezi frekans 800MHz, çıkış grafikleri maksimum kazanç:

Merkezi Frekans 800MHz, Kapalı Döngü Alıcı Test Spektrumu ve Zaman Alanı Grafikleri

5. GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü testi verileri: Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 1 GHz, taban bant sinyali frekansı 10 kHz, GAIN 9dB

Merkezi frekans 1 GHz, çıkış grafiği maksimum kazançta:

Merkezi frekans 1GHz, Kapalı döngü Alıcı-Alıcı Test Spektrumu ve Zaman Alanı Grafikleri

6Faz gürültüsü ölçümü: Merkezi frekans 1 GHz:

Lütfen herhangi bir bilgiye ihtiyacınız olursa benimle iletişime geçmekten çekinmeyin.

Whatsapp/skype: +8618062514745 Web:https://www.luowave.com/en/
