Luowave Kablosuz Video İletim Sistemleri USRP N210

Video İletim Sistemi

1. Bilgisayar, kamera aracılığıyla video sinyalini toplar ve video sinyalini sıkıştırır, kodlar ve modüle eder;

2. Bilgisayar tarafından üretilen veriler, daha fazla işlem için gigabit ağ portu üzerinden usrp-lw N210'a iletilir: ilk satır yukarı dönüştürmedir ve ardından dijital sinyal, DAC dönüştürme yoluyla analog sinyale dönüştürülür;

3. Ek kart simülasyon ile modüle edilir ve daha sonra sinyal anten tarafından gönderilir;

4. Alıcı uçtaki anten sinyali alır;

5. Alıcı uçtaki alt kart elektrik sinyalini demodüle eder: analogdan dijitale dönüştürme için N210'daki ADC'ye gönderilir ve ardından dijital aşağı dönüştürme için FPGA'ya gönderilir ve ardından işlenen veriler bilgisayara iletilir. daha fazla işlem için ağ bağlantı noktası aracılığıyla;

6. Bilgisayar sinyali demodüle eder, kodunu çözer, sıkıştırır ve alınan sinyali videoya geri yükler.

Sistem oluşturma ilkesi:

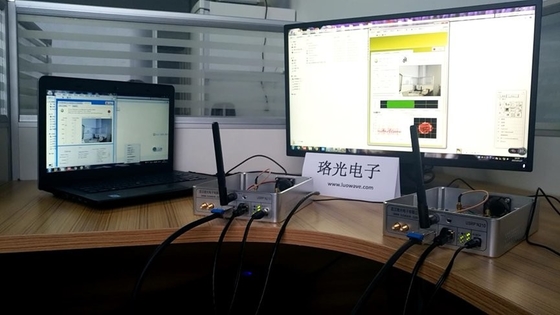

İki USRP-LW N210 tarafından desteklenen Video İletim Sistemleri:
