USRP X310 Kablosuz Video İletim Sistemi 4x4 MIMO-OFDM

Name: USRP X310 Kablosuz Video İletim Sistemi 4x4 MIMO-OFDM
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: Video İletim Sistemi
Price: 488.00 USD
Availability: InStock

Marka Adı:	Luowave
Model Numarası:	Video İletim Sistemi
Moq:	1 parça
fiyat:	USD
Teslim Zamanı:	Spot Ürünler veya 30 Gün
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ambalaj bilgileri:

Kağıt Kutusu\Kağıt Karton

Yetenek temini:

1 parça

Vurgulamak:

4x4 USRP Kablosuz Video İletim Sistemi

USRP X310 Video İletim Sistemi

4x4 mimo ofdm sistemi USRP

Ürün Tanımı

MIMO-OFDM modülasyon sistemi

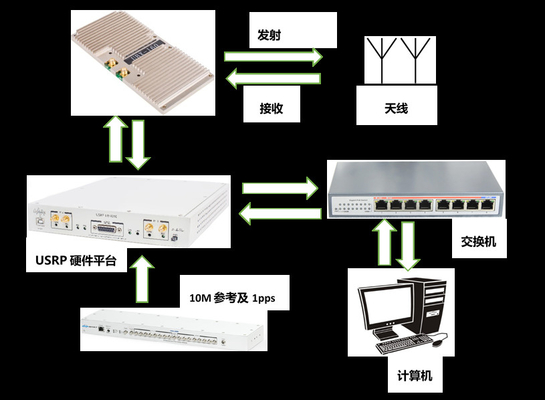

USRP-LW X310 ve RF yardımcı kartı UBX-LW 160M temel alınarak, 4x4 MIMO-OFDM sistemi başarıyla oluşturuldu.Sistem bağlantı blok şeması aşağıdaki şekilde gösterilmiştir:

USRP X310 Kablosuz Video İletim Sistemi 4x4 MIMO-OFDM 0

Sistem uygulama prensibi aşağıdaki şekilde gösterilmiştir:

Ana bilgisayar, temel bant modülasyon verilerini oluşturmak için veri uzaysal-zamansal kodlama ve OFDM modülasyonu gerçekleştirir;
Ana bilgisayar, sonraki işlemler için verileri bir gigabit anahtarından iki USRP-LW X310'a geçirir: önce dijital yukarı dönüştürme ve ardından dijital sinyali analog sinyale dönüştüren DAC Dönüşümü;
Ek kart, temel bant sinyalini yukarı dönüştürme ile belirli bir frekansa dönüştürür ve ardından anten sinyali dışarı gönderir;
Alıcı uçtaki anten elektromanyetik ortamda bir sinyal alır,
Alıcı uçtaki ek kart, elektrik sinyalini aşağı dönüştürür, işlenmiş sinyali USRP-LW X310'daki ADC'den analogdan dijitale dönüştürür ve ardından dijital aşağı dönüştürme için FPGA'ya gönderir ve ardından işlenmiş verileri içinden geçirir. daha fazla işlem için ana bilgisayara geçirilen anahtar;
Ana bilgisayar, BYDM sinyalinin sıkıştırmasını açar, uzay-zamansal kodlamanın kodunu çözer ve temel bant verilerini kurtarır.
