USRP-LW Evrensel Yazılım Tanımlı Telsiz Platformu

USB arabirim serisi USRP-LW B210

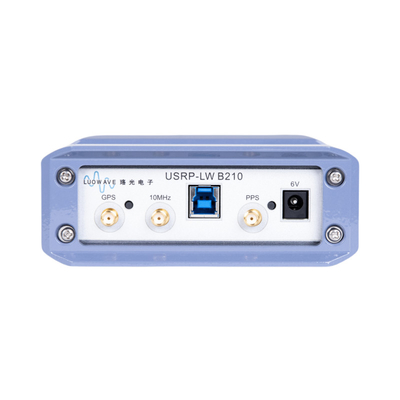

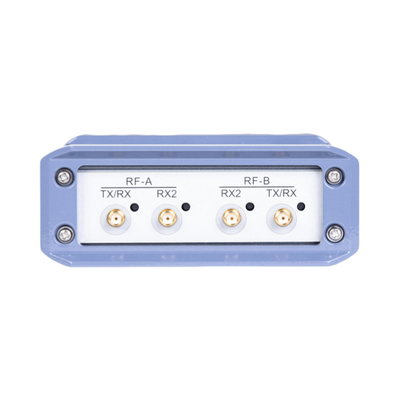

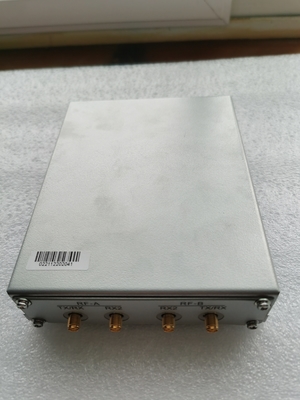

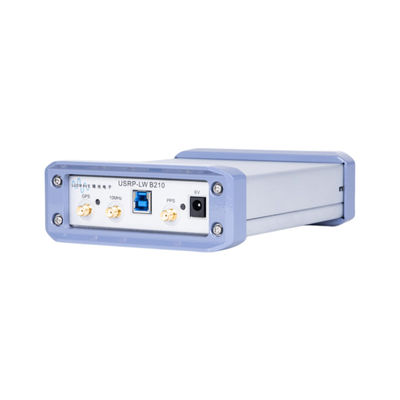

USRP-LW Evrensel Yazılım Tanımlı Radyo Platformu USB arabirim serisi USRP-LW B210

USRP-LW B210, 70 MHz ila 6 GHz RF kapsama alanına sahip, son derece entegre, iki yönlü, evrensel yazılım tanımlı bir radyo cihazıdır;yüksek hızlı USB 3.0 bağlantısı desteği;ve çoklu çerçeveleri destekleyen açık kaynaklı UHD'ler için destek 56 MHz'e kadar bant genişliği sağlayan tam entegre karışık sinyal temel bant doğrudan dönüşüm alıcı-vericisine sahip Programlanabilir Spartan 6XC6SLX150 FPGA.

USRP-LW B210 ekipman kiti şunları içerir: bir USRP-LW B210, bir USB 3.0 kablosu ve bir güç adaptörü seti.

B210 RF ön ucu, AD9361'in entegre devresini kullanır ve 70 MHz ile 6 GHz arasında bir RF aralığına sahiptir.AD9361 yongası, RF tarafının doğrudan yukarı ve aşağı dönüşümünü destekler ve gerçek zamanlı olarak 56 MHz'e kadar bant genişliği sağlar.B210, tutarlı MIMO yeteneği sağlamak için AD9361'in iki sinyal zincirini kullanır.Ana bilgisayar, AD9361'deki sinyalleri işlemek ve kontrol etmek için usb 3.0'dan FPGA yongası Spartan6 XC6SLX150'ye bir dizi kontrol işlemi kullanır.B210, UHD'nin API'sini ve PC Connected'ı kullanarak maksimum 61,44 MS/s aktarım kapasitesi sağlamak için USB3.0 kullanır ve 56M'ye kadar gerçek zamanlı bant genişliği sağlayabilir.

Düşük maliyetli yazılım tanımlı radyo ekipmanı

B210, yayın, cep telefonları, GPS, WiFi, ISM FM ve TV sinyalleri dahil olmak üzere çok çeşitli uygulamalara olanak tanır.Kullanıcılar, bazı radyoları hızlı bir şekilde geliştirmek için GNU Radyo'yu kullanabilir veya bazı açık kaynaklı yazılım tanımlı radyo projelerine katılabilirler.Farklı USRP cihazlarında, UHD tabanlı destek, kullanıcıların HDSDR gibi mevcut tasarımları yeniden kullanmalarına olanak tanır ve OpenBTS uygulamaları birden fazla model USRP cihazını destekler.

USRP-LW B210 teknik veriler:
