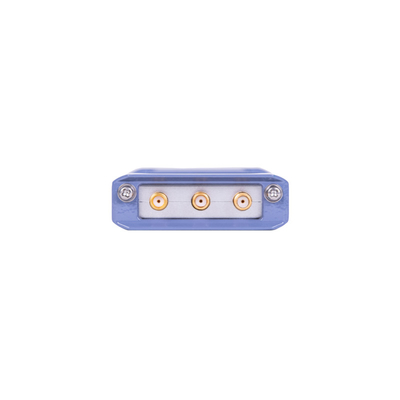

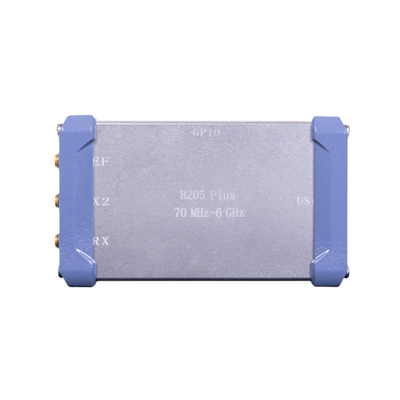

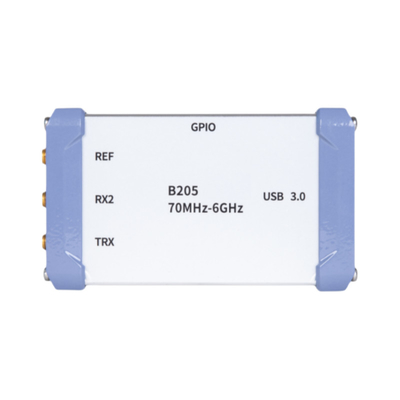

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz frekans aralığı, 56 MHz bant genişliği 1T1R USRP SDR

Name: USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz frekans aralığı, 56 MHz bant genişliği 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Marka Adı:	Luowave
Model Numarası:	USRP-LW B205
fiyat:	$1,650.00

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

Vurgulamak:

70 MHz-6 GHz USRP SDR

56 MHz bant genişliği USRP SDR

1T1R USRP SDR

Ürün Tanımı

Genel bakış

USRP-LW B205, kompakt, endüstriyel derecede yazılım tanımlı radyo (SDR) platformudur.programlanabilir isteğe bağlı Xilinx Spartan-6 FPGA ve yayın ön uç için ADI'nin AD9364 RF entegre devresini kullanır, maliyetli bir 1T1R alıcı yapar.

Özellikleri

RF frekans aralığı 70MHz-6GHz kapsar.
56MHz, 61.44MS/s referans örnekleme hızı maksimum gerçek zamanlı bant genişliğini destekler
Programlanabilir Seçmeli Xilinx Spartan-6 FPGA
Açık kaynaklı UHD çeşitli çerçeveleri destekliyor
UHD 4.0 veya daha yeni sürücü sürümü desteği gerektirir
Yüksek hızlı USB 3.0 bağlantısını destekle, USB güç kaynağı

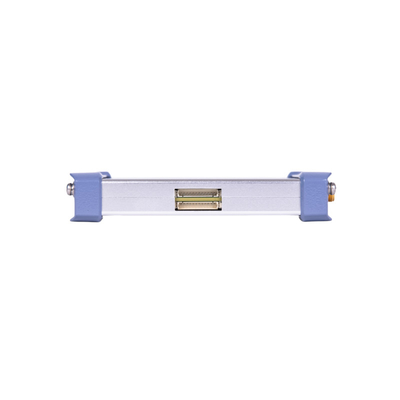

GPIO ortak arayüzü ve JTAG hata ayıklama yetenekleri
10 MHz referans saati veya PPS senkronizasyonunu destekler
Xilinx VIVADO/2019.2 ve önceki sürümlerini destekle
Eğitim, araştırma ve hafif kablosuz iletişim uygulamaları için ideal

Desteklenen Gelişim Araçları

GNU Radyo
Matlab
UHD
Laboratuvar Görünümü

Özellikler

DC Girdi Voltajı	5V	ADC Örnekleme Hızı (Max)	61.44 MSps
IIP3	-21 dBm.	ADC Kararı	12 bit
Çıkış Gücü	>10dBm	DAC örnekleme oranı	61.44 MSps
Gürültü Rakamı	<8.5dB	DAC Kararı	12 bit
Yerel osilatör doğruluğu	±2.0ppm	Ev sahibi ile en yüksek transfer oranı (16b)	61.44 MSps
Boyut	spartan6: 9.7 × 6.1 × 1.6cm	Ağırlık	spartan6: 0.115kg

USRP SDR Karşılaştırması

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Module)	USRP-LW B205 (Tür)
Resim
Frekans aralığı	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Kız Tablosu	İki Kız Kurulu Destekle	İçinde iki kız tahtası (değiştirilemez)	İçinde iki kız tahtası (değiştirilemez)	Destekle bir kız	Desteklenmiyor
En fazla bant genişliği.	Her biri 160MHz	Her biri 200MHz	Her biri 100MHz	8 bitlik genişlik:Her biri 80MHz 16 bitlik genişlik:Her biri 25MHz	Her biri 56MHz
Kanal No.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC'ler: ADS62P48 14 bit, yapılandırılabilir örnekleme hızı: 184.32, 200 MS/s DAC: AD9146 16 bit, en fazla örnekleme hızı 800 MS/s	ADC:AD9695B 14 bit, yapılandırılabilir örnekleme hızları: 200, 245.76 ve 250 MS/s DACs:DAC37J82 16 bit, yapılandırılabilir örnekleme hızı: 200, 245.76 ve 250 MS/s	AD9371 ADC: 16 bit, yapılandırılabilir örnekleme hızları: 122.88, 125 ve 153.6 MS/s DAC: 14 bit, yapılandırılabilir örnekleme hızları: 122.88, 125 ve 153.6 MS/s	ADC'ler:ADS62P42 14 bit 100MS/s DAC:AD9777 16 bit 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
FPGA modeli	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Veri Arayüzü	GigE Liman,10GbE bağlantısı, PCIE x4	GigE Liman,10GbE bağlantısı, QSFP ((2*10G) A-USB, mikro ABD	GigE Liman,10GbE bağlantısı, A-USB, mikro USB.	Gigabit Ethernet bağlantısı	Ethernet bağlantısı, USB2.0	USB3.0
Boyut (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Birim fiyatı	9999	23999	17999	3699	5999	2199	2199	599

Biz kimiz?

Çin'in Lider Yazılım Radyo Ekipmanı ve Çözümleri Sağlayıcısı 2012'den beri, Sıcak satış ürünleri şunları içerir:

USRP-LW modüler SDR, RF kız levhaları
SDR-LW entegre SDR
COUNTER-UAV Serisi Ürünleri

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz frekans aralığı, 56 MHz bant genişliği 1T1R USRP SDR 8

Neden biz?

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz frekans aralığı, 56 MHz bant genişliği 1T1R USRP SDR 9

Bizimle iletişime geçin.

Lütfen herhangi bir bilgiye ihtiyacınız olursa benimle iletişime geçmekten çekinmeyin.

Skype: 86-18062514745

E-posta adresi:Chen@luowave.com
