Ürün ayrıntıları:
|
| Vurgulamak: | 15W TDD Milimetre Dalga Modülü,15W TDD Milimetre Dalga Sistemi,TDD Milimetre Dalga Sistemi |
||
|---|---|---|---|
Milimetre dalgaları iletişim, radar, uzaktan algılama, astronomi ve diğer alanlarda geniş bir uygulama alanına sahiptir.5G inşaatı tüm hızıyla devam ederken, R16 versiyonunun dondurulmasıyla birlikte insanlar yavaş yavaş 5G'nin bir sonraki aşamasında temel teknolojilere odaklanıyor.Bunlar arasında 5G'nin katili olarak bilinen milimetre dalga teknolojisi de yer alıyor.
Sub-6 bandında kaynak tahsisi üzerindeki baskı ile karşılaştırıldığında, mmWave bant genişliği kaynaklarını 100MHz'in üzerinde, hatta 400MHz veya 800MHz'e kadar kolayca tahsis edebilir.Bu kadar bol frekans bant genişliği kaynaklarına dayanarak, mmWave 5G'nin kablosuz iletim hızı, Sub-6G'yi birkaç kez kolayca aşabilir.

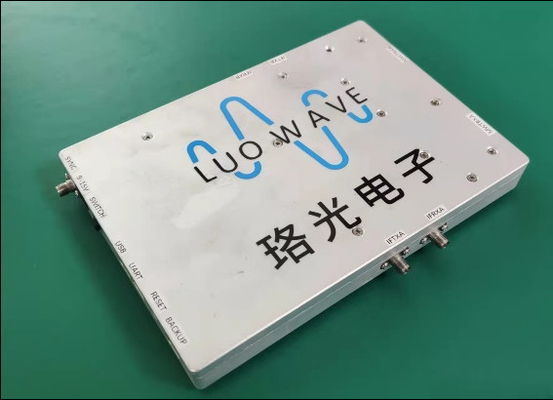

Profesyonel bir radyo ekipmanı üretimi ve uygulama teknolojisi hizmet sağlayıcısı olarak Luoguang Electronics, Sub-6G'nin çeşitli ihtiyaçlarını karşılamak için bir dizi SDR ürünü piyasaya sürdü.MWM39, milimetre dalga alanının ihtiyaçlarını karşılamak için yeni geliştirilmiş bir Luo optoelektronik modülüdür ve 37-40GHz'i kapsayabilir.Bu modül USRP ürünleriyle birlikte veya tek başına kullanılabilir.
Göstergeler ve arayüzler
| proje | dizin | açıklama |
| RF çalışma frekansı | 37-40GHz | |
| Çalışma frekansı orta frekans ise | 3.1-4.2GHz | |
| dubleks modu | TDD | |
| İnverter kanal sayısı | 2 | |
| İletim kanalı | ||
| Orta frekans frekansının maksimum giriş gücü ise | 5 dBm | |
| İletim değişken frekans ekleme kaybı | 8 dB | Tipik değerler |
| Dinamik aralık kazanın | 35 dB | |
| Emisyon sahte bastırma | 50dB | |
| alma kanalı | ||
| Maksimum güç alır | 3 dBm | |
| Değişken frekans ekleme kaybı alın | 10 dB | Tipik değerler |
| Dinamik aralık kazanın | 20dB | |
| Ayna bastırma al | 35dB | |
| Faz gürültüsü |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| RF arayüzü | 2.92mm-F | |
| Ara frekans arayüzü ise | SMA-F | |
| Kontrol arayüzü | UART | |
| Gerilim | 12V | 9~15V |
| güç tüketimi | <15W | |
| boyut | 185*130*20mm | Konektör dahil değildir |
MWM39, yerleşik yüksek performanslı frekans kaynağına sahip bir bilgisayar aracılığıyla ayrı ayrı kontrol edilebilir.
Modülün blok şeması
Yazılım
Modül, bir seri bağlantı noktası kullanarak ana bilgisayarla iletişim kurar.Ana bilgisayar tarafından kullanılan yazılım, kullanımı basit ve modülü kontrol etmesi kolay olan Python tarafından yazılmıştır.Ana bilgisayar yazılımı, Windows ve Linux sistemlerini destekler.
