Luowave Milimetre Dalga Sistemi 5G Kablosuz İletişim

5G milimetre dalga iletişimi

Milimetre dalga bandı, ticari yüksek kapasiteli tüketici kablosuz iletişim sistemlerinin ön saflarında yer alır ve kablosuz iletişimde yeni bir dönemdir.Milimetre dalga cihazlarının yüksek maliyeti nedeniyle, daha önce ağırlıklı olarak askeri alanda kullanılıyorlardı.Bununla birlikte, yüksek hızlı geniş bant kablosuz iletişim, otomotiv destekli sürüş, güvenlik denetimi, tıbbi testler ve diğer uygulama alanlarının hızlı gelişimi ile milimetre dalgası da son yıllarda sivil alanda geniş çapta çalışılmış ve uygulanmıştır.

Şu anda, 6 GHz'in altındaki altın iletişim frekans bandı, iletişim endüstrisinin gelişimini ciddi şekilde kısıtlayan geniş bir sürekli spektrum elde etmek için zor olmuştur.Buna karşılık, milimetre dalga bandı hala çok sayıda potansiyel olarak yeterince kullanılmayan spektrum kaynaklarına sahiptir.Çeşitli milimetre dalga cihazları, çipler ve uygulamalar tüm hızıyla devam ediyor.Mikrodalga bandına göre milimetrik dalgaların kendine has özellikleri vardır.Her şeyden önce, milimetre dalga, cihazların ve sistemlerin boyutunu etkili bir şekilde azaltabilen daha kısa bir çalışma dalga boyuna sahiptir;İkincisi, milimetre dalgaları bol spektrum kaynaklarına sahiptir ve gelecekteki ultra yüksek hızlı iletişimin ihtiyaçlarını karşılayabilir.

Bu çözüm, milimetre dalgasını uygulamak için USRP cihazlarına dayanmaktadır.radyo iletişimi.Plan, iki USRP-LW N321 ve iki MWM39'un yanı sıra maksimum 200MHz sinyal bant genişliğine sahip standart kazançlı bir horn anten içerir.

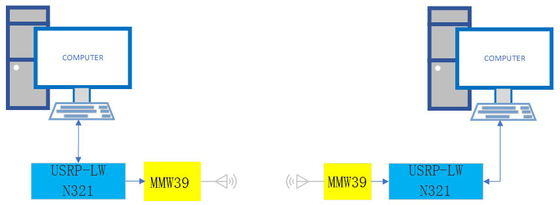

Sistem yapısı aşağıdaki gibidir:

Şema, temel bant sinyal işleme için yazılım tanımlı radyolardan yazılım ve donanım kullanır.Bilgisayarda, temel bant sinyal işleme, açık kaynak kullanılarak gerçekleştirilebilir.GNU Radyo,veya ticariLaboratuvar Görünümü,matlabve diğer yazılımlar.

Verici ucunda, bilgisayardaki yazılım, modüle edilmiş temel bant dalga formu verilerini oluşturmak için kaynak kodlama, kanal kodlama, modülasyon yoluyla verileri iletecek ve daha sonra SFP portu üzerinden USRP-LW N321'e, USRP-LW N321 değişecektir. dijital temel bant dalga biçimini bir analog temel bant dalga biçimi sinyaline dönüştürün ve son olarak bunu koaksiyel hat MWM39 üzerinden iletin;MWM39 modülü analog sinyali 39G'ye çevirir ve anten üzerinden iletir.

Alıcı uçta, MWM39 bir anten aracılığıyla bir 39G mmWave sinyali alır ve sinyali koaksiyel bir hat üzerinden USRP-LW N321'e, USRP-LW N321'e iletilen bir alt 6GHz sinyale aşağı dönüştürür. SFP bağlantı noktası aracılığıyla bilgisayara iletilen bir dijital temel bant dalga biçimine dönüştürülür ve bilgisayar, alınan veri taban bandı dalga biçimini senkronize eder, demodüle eder, kodunu çözer ve diğer işlemleri gerçekleştirir.
