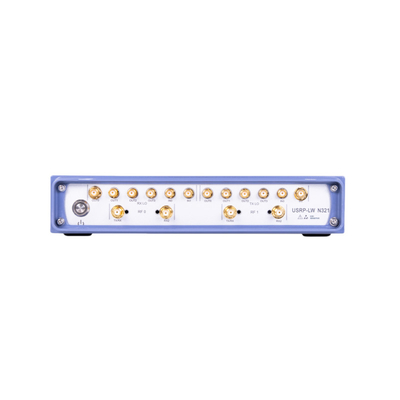

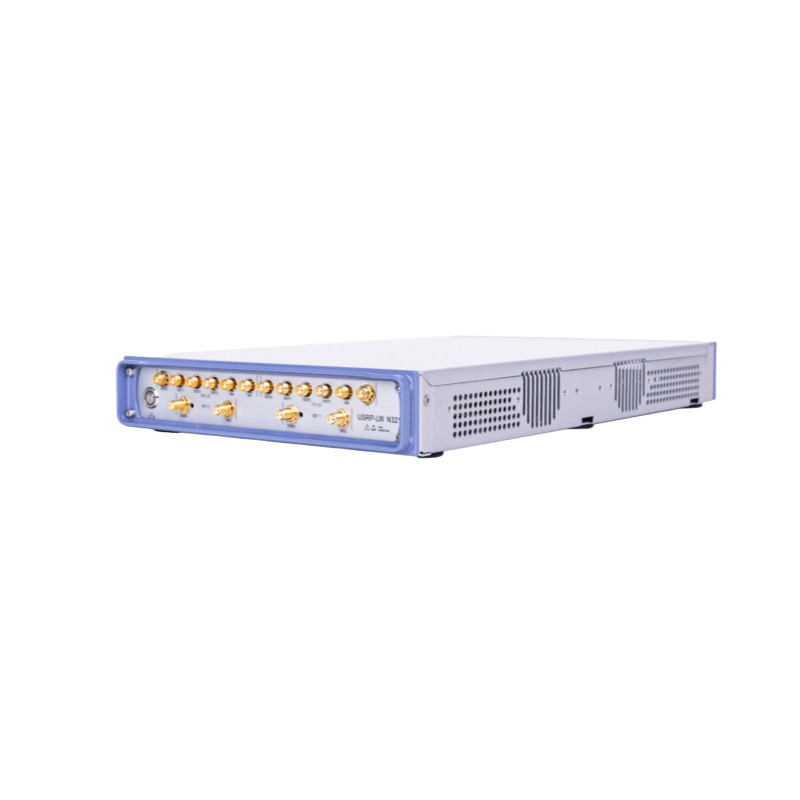

Evrensel Yazılım Radyo Perifer USRP-LW N321

Ürün Genel Görünümü

USRP-LW N321, yarı genişliğinde 2 RX ve 2 TX kanalı sağlayan yüksek performanslı bir SDR'dir.Her kanal 200 MHz'e kadar anlık bant genişliği sağlayabilir ve 3 MHz'den 6 GHz'e kadar genişletilmiş bir frekans aralığını kapsayabilir.. Ana bant işlemcisi, büyük bir kullanıcı programlanabilir FPGA sunmak için Xilinx Zynq-7100 SoC'yi kullanır. İki SPF + portu ve bir QSFP + portu vardır, 1 GbE, 10 GbE ve Aurora arayüzlerini destekler,ve yüksek verimli IQ'yu ana bilgisayar veya FPGA eşişlemcisine aktarabilirEsnek senkronizasyon mimarisi, faz tutarlı MIMO test platformunu gerçekleştirebilecek 10 MHz saat referansı, PPS zaman referansı, harici TX ve RX LO girişi ve GPSDO'yu destekler.

Ana Özellikleri

• Güvenilir ve hataya dayanıklı bir dağıtım
• Uzaktan yönetim yetenekleri
• Tek başına ( gömülü) veya makine tabanlı (ağ akışı) işletim
• Tamamen entegre ve monte edilmiş (USRP N321 değiştirilebilir kız kartlarını desteklemez)
• 3 MHz'den 6 GHz'e kadar genişletilmiş frekans aralığı
• Kanal başına 200 MHz'e kadar anlık bant genişliği
• 2RX,2TX
• RX,TX Filtre bankası
• 14-bit ADC, 16-bit DAC
• Ana saat hızı:200,245.76250 MS / s
• Xilinx Zynq-7100 SoC
• Çift çekirdekli ARM Cortex-A9 800 MHz CPU
• 1 QSFP+ portu
• 2 SFP+ bağlantı noktası (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
• RJ45 ((1 GbE)
• Saat referansı
• KPS zaman referansı
• Dış RX LO, TX LO giriş ve çıkış portları
• Yerleşik GPSDO
• 1 tür A USB makine portu
• 1 mikro-USB portu (serial konsol, JTAG)
• Gözcü Köpeği Zamanlayıcısı
• OpenEmbedded Linux
• USRP donanım sürücüsü (UHD3.15.0.0 veya daha yüksek) ve açık kaynaklı yazılım API sürümü
• RFNoCTM FPGA Geliştirme Çerçevesi

Teknik endeks:
