İHA karşıtı eğitim ve öğretim sistemi

UAV karşıtı eğitim ve öğretim sistemimiz UAV karşıtı elektronik karşı tedbir keşif, navigasyon karşı tedbir ve müdahale bastırma canlı simülasyonuna dayanıyor.Böylece öğrenciler katılabilir ve kişisel olarak deneyimleyebilirler.Tüm sistem, UAV karşıtı elektronik karşı önlem deneyi alt sistemi ve UAV karşıtı GPS/telekontrol engelleme deneyi alt sistemi içerir.UAV algılama ve UAV sistemi kontrolü sağ engelleme bastırma için kullanılabilir.

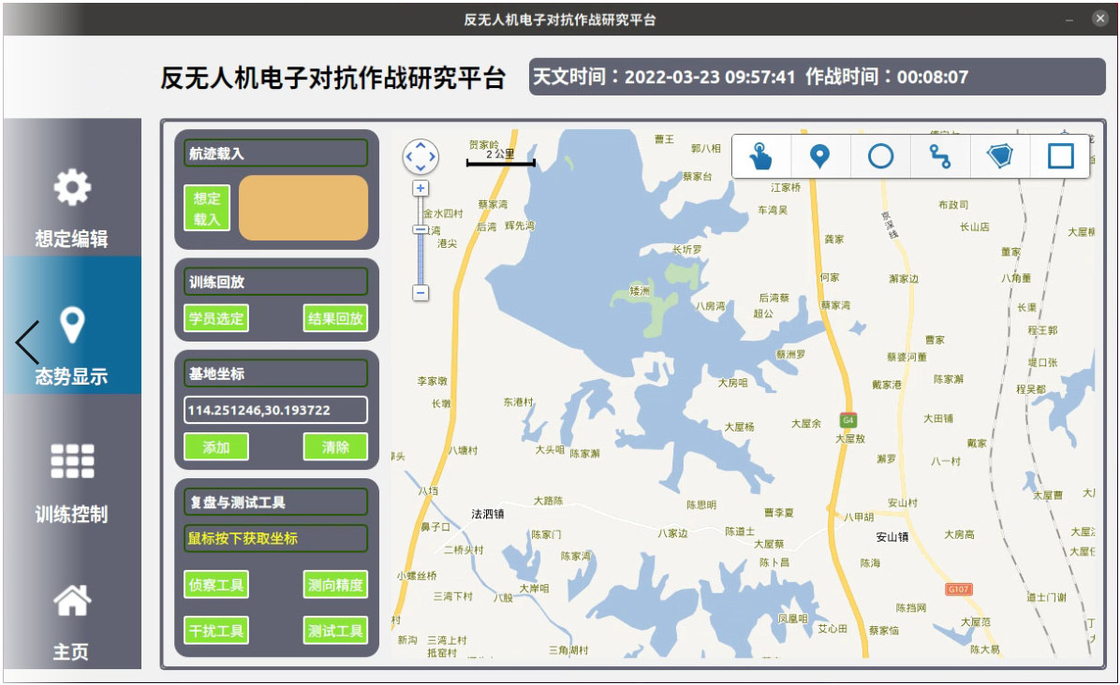

UAV'lara Karşı Elektronik Karşıt Önlemler Araştırma Platformu Arayüzü 1

UAV'lara Karşı Elektronik Karşıt Önlemler Araştırma Platformu Arayüz-2

Eğitim puanı raporlama sistemi arayüzü

The anti UAV EW reconnaissance experiment subsystem is mainly used to carry out UAV data transmission or image transmission and other telemetry link signal reconnaissance experiments to realize telemetry signal reconnaissance and analysisSistem, hedefin yönünü ölçmek için çift kanallı bir faz interferometre sistemi kullanır ve daha sonra etkili anti UAV operasyonları için hedef göstergesi sağlar.Alt sistem esas olarak elektronik karşı tedbir keşif ekipmanından ve UAV telemetri sinyali keşif kontrol yazılımından oluşur.Bunların arasında, elektronik karşı tedbir keşif ekipmanları, esas olarak UAV telemetri sinyallerinin keşif ve engelleme işlemlerinden sorumludur.UAV telemetri sinyali keşif kontrol yazılımı çoğunlukla dış kaynak veya tedarik yoluyla donatılmıştır., Telemetri sinyali analizi modülü, DF kontrol modülü ve diğer modülleri içeren.Yazılım esas olarak LabView ve Matlab temelinde geliştirilmiştir, ve yeniden geliştirilebilir.

The anti UAV GPS/telecontrol jamming experiment subsystem is mainly used to carry out suppression or deception jamming experiments on the UAV airborne GPS navigation system and flight telecontrol system, UAV GPS/telekontrol navigasyon sisteminde etkili bir karıştırma elde etmek için,Etkili konum bilgisi elde edemeyeceği veya yanlış konum bilgisi veya kontrol bilgisi elde edemeyeceğiUAV'lara karşı GPS engelleme ekipmanları, esas olarak yüksek sadakatli sahte GPS navigasyon sinyalleri veya yüksek güçlü engelleme sinyalleri hedef UAV'ye yayar.Böylece hedef UAV GPS navigasyon sistemi ve uzaktan kumanda sistemi için bir tuzak oluşturuyor., böylece UAV'nin uçuş kontrolünü etkiler ve planlanan uçuş rotasından sapmasına neden olur.

Bu sistemin işlevleri şunlardır:

• Uzaktan kumanda ve görüntü iletim sinyallerinin tespiti, tanımı ve algılanması;
• UAV yön bulma;
• GPS sinyali müdahalesi;
• UAV veri bağlantısı müdahalesi;
• Gerçek zamanlı harita gösterimi.
