USRP SDR'si

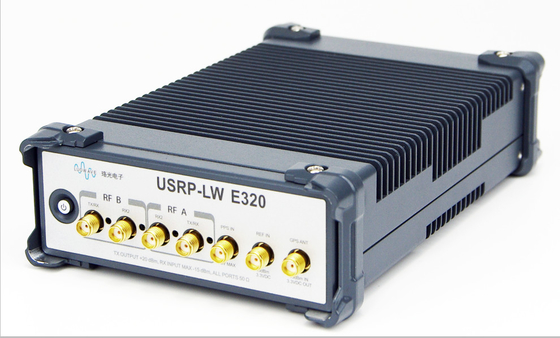

Created with Pixso. Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı

Ayrıntılı Bilgiler
Vurgulamak:

12 bitlik ADC/DAC USRP-LW E320

,

6 GHz USRP-LW E320

,

2T2R USRP-LW E320

Ürün Tanımı

USRP-LW E320, akış işleme, senkronizasyon, entegrasyon,Hata kurtarma, ve uzaktan yönetim yetenekleri.

Özellikleri

  • RF ön uç:2×2 MIMO yapılandırmasını destekleyen AD9361 RF alıcı ile donatılmıştır

  • Frekans aralığı:70 MHz'den 6 GHz'e kadar 56 MHz anlık bant genişliği ile

  • İşleme Birimi:Xilinx Zynq-7045 SoC, FPGA hızlanmasını ve bağımsız veya işbirliğiçi çalışma modları için çift çekirdekli ARM CPU'yu birleştirir


Desteklenen Gelişim Araçları
  • GNU Radyo

  • Matlab
  • C/C++
  • Python
  • VIVADO


Özellikler

RF Parametresi

Güç kaynağı

IIP3 (tipik NF'de)

-20 dBm

DC giriş voltaj akımı

10-14 V,3 A

Maksimum çıkış gücü

>10 dBm

Maksimum güç tüketimi

30W

Alıcı gürültüsü rakamı

<8.5 dB

Boyut

Dönüştürücü Modülü Parametreleri

Boyut

173 x 106 x 45 mm

ADC Örnekleme Hızı (Max)

61.44 MSps

Çalışma ortamı

ADC Kararı

12 bit

Çalışma sıcaklık aralığı

0-45°C

DAC örnekleme oranı

61.44 MSps

Depolama sıcaklık aralığı

-40-85°C

DAC Kararı

12 bit

Çalışma Nemliliği Aralığı

% 10 - % 90

Ana bilgisayarın en yüksek örnekleme oranı

61.44MS/s

Depolama Nemlilik Aralığı

% 5-95%









USRP SDR Karşılaştırması

P/N USRP-LW X310 USRP-LW N321 USRP-LW N310 USRP-LW N210 USRP-LW E310 USRP-LW B210 USRP-LW B205 (Module) USRP-LW B205 (Tür)
Resim

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 0

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 1

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 2

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 3

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 4

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 5

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 6

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 7

Frekans aralığı DC-6GHz 3 MHz-6 GHz 10 MHz-6 GHz DC-6GHz 70 MHz-6 GHz
RF Kız Tablosu İki Kız Kurulu Destekle İçinde iki kız tahtası (değiştirilemez) İçinde iki kız tahtası (değiştirilemez) Destekle bir kız Desteklenmiyor
En fazla bant genişliği. Her biri 160MHz Her biri 200MHz Her biri 100MHz

8 bitlik genişlik:80MHz

16 bitlik genişlik:25MHz

Her biri 56MHz
Kanal No. 2T2R 2T2R 4T4R 1T1R 2T2R 2T2R 1T1R 1T1R
ADC/DAC

ADC'ler: ADS62P48
14 bit, yapılandırılabilir örnekleme hızı: 184.32, 200 MS/s


DAC: AD9146
16 bit, en fazla örnekleme hızı 800 MS/s

ADC:AD9695B
14 bit, yapılandırılabilir örnekleme hızları:
200, 245.76 ve 250 MS/s


DACs:DAC37J82
16 bit, yapılandırılabilir örnekleme hızı:
200, 245.76 ve 250 MS/s

AD9371
ADC: 16 bit, yapılandırılabilir örnekleme hızları:
122.88, 125 ve 153.6 MS/s


DAC: 14 bit, yapılandırılabilir örnekleme hızları:
122.88, 125 ve 153.6 MS/s

ADC'ler:ADS62P42
14 bit 100MS/s


DAC:AD9777
16 bit 400MS/s

AD9361
ADCs:12-bit 61.44MS/s
DACs:12-bit 61.44MS/s
AD9364
ADCs:12位61.44MS/s
DACs:12位61.44MS/s
FPGA modeli Xilinx Kintex-7 XC7K410T Xilinx Zynq-7100 SoC FPGA Xilinx Zynq-7100 SoC FPGA Xilinx Spartan XC3SD3400A Xilinx Zynq 7020 SoC FPGA Xilinx Spartan 6 XC6SLX150 Xilinx XC7AT200 Xilinx Artix 7
Veri Arayüzü GigE Liman,10GbE bağlantısı,
PCIE x4
GigE Liman,10GbE bağlantısı,
QSFP ((2*10G)
A-USB,
mikro ABD
GigE Liman,10GbE bağlantısı,
A-USB, mikro USB.
Gigabit Ethernet bağlantısı Ethernet bağlantısı, USB2.0 USB3.0
Boyut (mm) 290*225*45 380*220*45 425*220*45 225*165*62 133*68*26 179*127*48 107*65*20 104*57
Birim fiyatı 9999 23999 17999 3699 5999 2199 2199 599



Biz kimiz?

Çin'in Lider Yazılım Radyo Ekipmanı ve Çözümleri Sağlayıcısı 2012'den beri, Sıcak satış ürünleri şunları içerir:

  • USRP-LW modüler SDR, RF kız levhaları
  • SDR-LW entegre SDR
  • COUNTER-UAV Serisi Ürünleri


Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 8



Neden biz?

Ettus USRP E320 Uyumlu. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Her 12 bitlik ADC/DAC USRP Yazılım Tanımlı Radyo Cihazı 9



Bizimle iletişime geçin.

Lütfen herhangi bir bilgiye ihtiyacınız olursa benimle iletişime geçmekten çekinmeyin.
