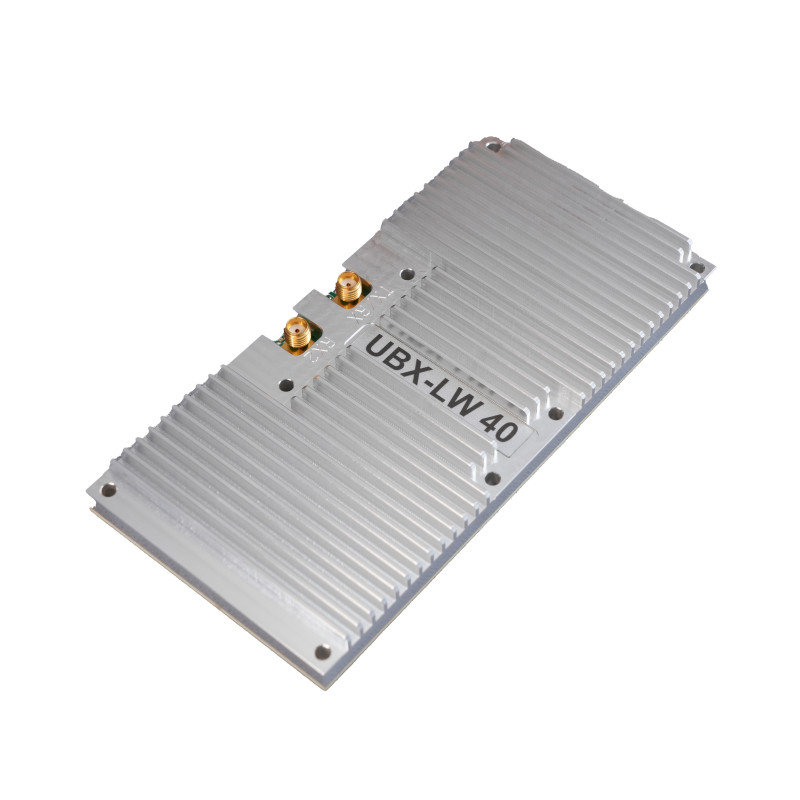

UBX-LW40/160

Name: UBX-LW40/160
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: UBX-LW 40MHZ
Price: 240.00 USD
Availability: InStock

Marka Adı:	Luowave
Model Numarası:	UBX-LW 40MHZ
Moq:	1 parça
fiyat:	USD
Teslim Zamanı:	Spot Ürünler veya 30 Gün
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ambalaj bilgileri:

Kağıt Kutusu\Kağıt Karton

Yetenek temini:

1 parça

Vurgulamak:

40MHZ RF Kızı Kart MIMO

RF Kızı Kartı UBX

RF Kızı Kartı MIMO

Ürün Tanımı

USRP Kızlar UBX-LW 40MHZ

UBX 40 kız levhası, anlık bant genişliği 40 MHz ile 10 MHz'den 6 GHz'e kadar frekansları kapsayan tam çiftli geniş bantlı bir alıcıdır.USRP X Serisi ana kartlardaki birden fazla UBX kız kartı üzerinde tutarlı ve faz uyumlu çalışma, kullanıcıların MIMO ve yön bulma uygulamalarını keşfetmelerini sağlarUBX 40 kız levhası diğer USRP kız levhaları ile değiştirilebilir şekilde çalışır ve USRP X Serisi ve N Serisi cihazlarıyla uyumludur.

Ana özellikleri:

1Frekans kapsamı: 10 MHz - 6 GHz

2Bant genişliği: 40 MHz

3Bağımsız olarak çalışan tam-duplex TX ve RX frekansları

4. Destek faz senkronizasyonu veya kalibrasyon

Fonksiyon Açıklaması:

UBX-LW, çok kanalı MIMO ve yön bulma uygulamalarında tutarlı faz hizalaması için çoğu frekans bölümünü kapsayan yüksek performanslı RF sağlayan tam çiftleşik bir alıcıdır.Bant genişliğinin ayar aralığı, UBX-LW'yi en yaygın frekans bantlarını kapsayan ideal bir uygulama haline getirir., yüksek frekanslı, çok yüksek frekanslı, hücresel, radar ve WIFI'yi kapsayan ve ilgi alanının tüm bantını izlemek için kullanılabilir.UBX-LW mevcut uygulamalara sorunsuz entegrasyon için mevcut USRP-LW kız panelleri ile alternatif olarak çalışır.

UBX-LW 160M testi

Test ortamı açıklaması: Test için araştırma ve geliştirme şirketi ekipmanı kullanılır, model ZVL. Test ekipmanı USRP-LW X310 ve UBX-LW 160M'dir.İki cihaz doğrudan radyo frekansı kablosuyla bağlantılıdır.Test ortamı şeması:

Açık döngü verici test bağlantısı şeması:

Kapalı döngüde kendiliğinden alıcı test bağlantısı şeması:

GNU RADIO COMPANION'a dayalı açık döngü ve kapalı döngü test verileri: 1. Taşıyıcı bastırma ve Görüntü reddetme testi: Merkezi frekans 10MHz, taban bant sinyali frekansı 10kHz, GAIN 9dB

Merkezi frekans 10MHz, Grafik çıkışı maksimum kazanç:

2Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 100MHz, taban bant sinyali frekansı 10kHz, GAIN 9dB

Merkezi frekans 100MHz, Grafik çıkışı maksimum kazanç:

Merkezi frekans 100MHz, Kapalı Döngü Alıcı Test Spektrumu ve Zaman Alanı Grafikleri

3Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 400 MHz, taban bant sinyali frekansı 10 kHz, GAIN 9dB

Merkezi frekans 400 MHz, Grafik çıkışı maksimum kazanç:

Merkezi frekans 400 MHz, kapalı döngüli alıcı alıcı test spektrumu ve zaman alanı grafikleri

4Taşıyıcı bastırma ve ayna bastırma testi: Merkezi frekans 800MHz, taban bant sinyali frekansı 10kHz, GAIN 9dB

Merkezi frekans 800MHz, grafik çıkışı maksimum kazanç:

Merkezi Frekans 800MHz, Kapalı Döngü Alıcı Test Spektrumu ve Zaman Alanı Grafikleri

5Taşıyıcı bastırma ve görüntü reddetme testi: Merkezi frekans 2.4 GHz, taban bant sinyali frekansı 10 kHz, GAIN 9dB

Merkezi frekans 2,4 GHz, maksimum kazançta grafik çıkışı:

Merkezi Frekans 2.4 GHz, Kapalı Döngü Alıcı Test Spektrumu ve Zaman Alanı Grafikleri

6Faz gürültüsü ölçümü: merkezi frekans 1 GHz
